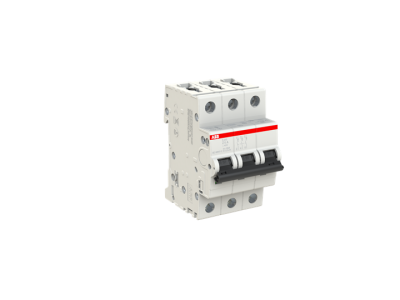

Wyłącznik nadprądowy 3P Z 6A 6kA, S203-Z6 | 2CDS253001R0378 ABB

Alternatywny kod produktu: 2CDS253001R0378

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203-Z6 (symbol 2CDS253001R0378) z serii S200 to zaawansowane zabezpieczenie obwodów siłowych przed przeciążeniami i zwarciami. Charakteryzuje się prądem znamionowym 6A i zdolnością zwarciową 6kA. Opracowany z myślą o łatwym montażu i obsłudze – otwór przyłączeniowy kabli umieszczony nad szyną fazową ułatwia okablowanie. Zacisk łączący z płytką naciskową gwarantuje pewny kontakt i bezawaryjną pracę przez lata.

• Prąd znamionowy 6A: Dokładna ochrona obwodów o niewielkim poborze mocy, takich jak silniki małej mocy czy układy sterowania.
• Zdolność zwarciowa 6kA: Skuteczna ochrona instalacji przed skutkami zwarć, minimalizująca ryzyko uszkodzeń urządzeń i instalacji.
• 3-biegunowa konstrukcja: Zapewnia kompleksowe zabezpieczenie wszystkich faz w obwodach trójfazowych.
• Opatentowany zacisk łączący z płytką naciskową: Ułatwia szybki i pewny montaż przewodów, eliminuje ryzyko luzowania się połączeń.
• Otwór przyłączeniowy nad szyną fazową: Usprawnia proces okablowania i redukuje czas montażu w rozdzielnicach.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz EN 60898-1. Posiada oznaczenie CE i jest dopuszczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik 3-biegunowy S203-Z6 przeznaczony jest do ochrony instalacji elektrycznych niskiego napięcia w budynkach mieszkalnych, obiektach przemysłowych oraz instalacjach siłowych.

• Zabezpieczanie obwodów siłowych małej mocy (np. silników, napędów, układów automatyki).
• Ochrona obwodów trójfazowych w rozdzielnicach budynków i zakładów przemysłowych.
• Stosowanie w układach sterowania maszyn i urządzeń wymagających precyzyjnej ochrony przed przeciążeniami.
• Montaż w szafach sterowniczych i rozdzielczych jako element zabezpieczający przed zwarciami i przeciążeniami.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, po odłączeniu napięcia w całej instalacji. Urządzenie należy mocować na szynie TH35 zgodnie z normami DIN. Przewody podłączać do zacisków z płytką naciskową, dokręcając je momentem zgodnym z dokumentacją techniczną (zaleca się użycie klucza dynamometrycznego). Przed załączeniem zasilania należy upewnić się, że wszystkie połączenia są prawidłowe i nie ma zwarć w obwodzie.

FAQ

• Czy wyłącznik można stosować w instalacjach domowych? Tak, model S203-Z6 z prądem 6A nadaje się do zabezpieczania obwodów siłowych małej mocy, np. w instalacjach domowych zasilających silniki wentylacyjne lub małe maszyny.
• Jakie przewody można podłączyć bezpośrednio do wyłącznika? Przekroje przewodów do 35 mm² mogą być podłączone bezpośrednio do zacisków przyłączeniowych wyłącznika.
• Czy wyłącznik wymaga stosowania dodatkowych akcesoriów? Nie jest to konieczne – wyłącznik posiada wszystkie niezbędne elementy montażowe i przyłączeniowe. Szeroki wybór akcesoriów (np. dźwignie, osłony) umożliwia jednak indywidualne dostosowanie do specyficznych wymagań instalacji.
