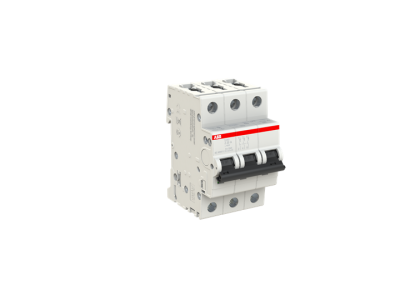

Wyłącznik nadprądowy 3P Z 20A 6kA, S203-Z20 | 2CDS253001R0488 ABB

Alternatywny kod produktu: 2CDS253001R0488

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203-Z20 (symbol 2CDS253001R0488) o prądzie znamionowym 20A i zdolności zwarciowej 6kA zapewnia skuteczną ochronę obwodów elektrycznych przed zwarciem i przeciążeniem. Zaprojektowany z myślą o łatwym montażu i obsłudze, wyposażony w opatentowany zacisk łączący z płytką naciskową ułatwiający pewne podłączenie przewodów o przekroju do 35 mm². Otwór przyłączeniowy umieszczony nad szyną fazową poprawia widoczność podczas okablowania.

• Prąd znamionowy 20A: Optymalna ochrona dla obwodów o średnim obciążeniu, takich jak linie zasilające maszyny lub gniazda w instalacjach przemysłowych.
• Zdolność zwarciowa 6kA: Wysoka odporność na zwarcia, zapewniająca niezawodną ochronę sieci nawet w warunkach awaryjnych.
• 3 bieguny (3P): Kompletne odcięcie zasilania w przypadku zwarcia lub przeciążenia w każdej fazie, co zwiększa bezpieczeństwo instalacji trójfazowej.
• Przekrój do 35 mm²: Możliwość bezpośredniego podłączenia grubych przewodów dzięki zaciskowi przyłączeniowemu, eliminująca konieczność stosowania dodatkowych akcesoriów.
• Opatentowany zacisk z płytką naciskową: Ułatwia montaż i zapewnia trwały, bezpieczny kontakt elektryczny, redukując ryzyko poluzowania przewodów.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących ochrony obwodów przed zwarciem i przeciążeniem. Posiada certyfikację CE oraz liczne zatwierdzenia międzynarodowe (m.in. zgodność z normami IEC 60898-1 i EN 60947-2), co potwierdza jego wysoką jakość i niezawodność.

Zastosowanie

Wyłącznik nadprądowy S203-Z20 przeznaczony jest do ochrony obwodów trójfazowych w instalacjach elektrycznych, przemysłowych i budowlanych.

• Ochrona linii zasilających maszyn i urządzeń w halach przemysłowych.
• Zabezpieczenie gniazd w instalacjach warsztatowych i magazynowych.
• Stosowanie w rozdzielnicach budynkowych jako element rozdziału i zabezpieczenia obwodów.
• Montaż w szafach sterowniczych do zabezpieczenia układów napędowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie montować na szynie DIN w rozdzielnicy. Przewody podłączać do zacisków zgodnie z oznaczeniem (L1, L2, L3, N) przy użyciu odpowiedniego narzędzia. Dokręcić zaciski z zalecanym momentem obrotowym (szczegóły w dokumentacji produktu). Po montażu sprawdzić prawidłowość działania poprzez test rozłączania.

FAQ

• Jaki jest maksymalny przekrój przewodu, jaki można podłączyć do wyłącznika? Do wyłącznika można podłączyć przewody o maksymalnym przekroju 35 mm² bezpośrednio do zacisku przyłączeniowego.
• Czy wyłącznik posiada wyzwalacze termiczne i elektromagnetyczne? Tak, wyłącznik wyposażony jest w wyzwalacz termiczny (chroniący przed przeciążeniem) i elektromagnetyczny (chroniący przed zwarciem).
• Jakie są zalecane warunki pracy wyłącznika? Wyłącznik przeznaczony jest do pracy w suchych pomieszczeniach, w temperaturze otoczenia od -25°C do +55°C, przy wilgotności względnej nieprzekraczającej 95%.
