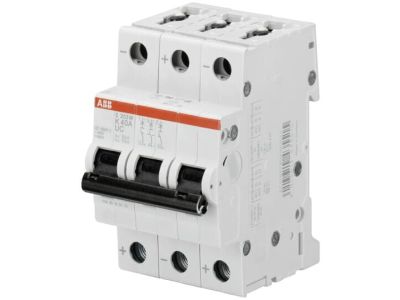

Wyłącznik nadprądowy 3P Z 20A 10kA, S203M-Z20UC | 2CDS273061R0488 ABB

Alternatywny kod produktu: 2CDS273061R0488

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy Z 20A (symbol 2CDS273061R0488) to kompaktowe rozwiązanie przeznaczone do zabezpieczenia instalacji elektrycznych przed skutkami zwarć i przeciążeń w układach prądu przemiennego (AC) oraz stałego (DC). Charakterystyka Z zapewnia szybkie wyłączanie w przypadku zwarć, co chroni cenne urządzenia i instalacje. Wysoka zdolność wyłączania zwarciowego (10kA) gwarantuje niezawodne działanie nawet w wymagających warunkach.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz układu, idealny do zabezpieczenia silników, falowników lub układów trójfazowych.
• Charakterystyka Z: Szybkie działanie w przypadku zwarć – chroni wrażliwe urządzenia elektroniczne i układy energoelektroniczne.
• Zdolność wyłączania zwarciowego 10kA: Gwarantuje niezawodne działanie w instalacjach o wysokim prądzie zwarciowym, zapobiegając uszkodzeniom przewodów i aparatury.
• Zgodność z AC i DC: Uniwersalne zastosowanie w instalacjach jednofazowych, trójfazowych oraz układach zasilanych prądem stałym.
• Kompatybilność z akcesoriami System pro M: Możliwość rozbudowy o dodatkowe moduły (np. wyłączniki różnicowoprądowe, styczniki) dla zwiększenia funkcjonalności instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych i lokalnych, w tym normy IEC 60947-2 oraz VDE 0660. Posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach elektrycznych zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 3P Z 20A znajduje zastosowanie w szerokim zakresie instalacji wymagających precyzyjnej ochrony przed zwarciami i przeciążeniami.

• Zabezpieczanie układów trójfazowych o prądzie znamionowym 20A, np. silników, pomp, wentylatorów.
• Ochrona falowników i zasilaczy w instalacjach fotowoltaicznych (DC) oraz układach przemysłowych.
• Stosowanie w szafach rozdzielczych i tablicach sterowniczych jako element zabezpieczający obwody krytyczne.
• Instalacje oświetleniowe wymagające szybkiego wyłączania w przypadku zwarć (np. w teatrach, szpitalach).
• Układy automatyki i sterowania, gdzie charakterystyka Z minimalizuje ryzyko uszkodzeń elektroniki.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN 35 mm, zachowując odpowiednie odstępy między sąsiednimi aparatami (min. 5 mm). Przewody doprowadzające należy podłączyć do zacisków zgodnie z oznaczeniami (L1, L2, L3 dla prądu przemiennego, + i – dla prądu stałego). Dokręcić śruby z odpowiednim momentem (zgodnie z dokumentacją producenta, zwykle 2–3 Nm). Po montażu przeprowadzić test działania przez ręczne wyłączenie i ponowne załączenie. Regularnie sprawdzać stan zacisków i mechanizmu wyłączającego.

FAQ

• Jaka jest różnica między charakterystyką Z a charakterystyką B lub C? Charakterystyka Z zapewnia najszybsze wyłączanie w przypadku zwarć, co chroni wrażliwe urządzenia elektroniczne. Jest dedykowana do ochrony obwodów z elektroniką, podczas gdy charakterystyki B i C są bardziej odpowiednie dla obwodów ogólnego przeznaczenia (oświetlenie, gniazda) lub silników.
• Czy wyłącznik nadaje się do instalacji fotowoltaicznych? Tak – dzięki zgodności z układami DC (prąd stały) może być stosowany do zabezpieczania obwodów po stronie DC falowników fotowoltaicznych.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik działa niezawodnie? Wyłącznik posiada zdolność wyłączania zwarciowego 10kA, co oznacza, że skutecznie działa przy zwarciach o prądzie do 10 000 amperów.
