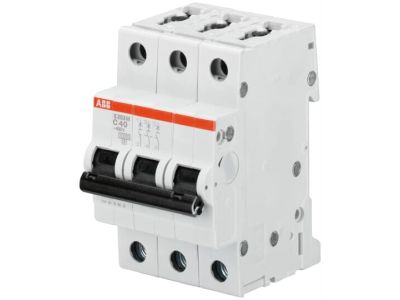

Wyłącznik nadprądowy 3P Z 20A 10kA, S203M-Z20 | 2CDS273001R0488 ABB

Alternatywny kod produktu: 2CDS273001R0488

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy Z 20A (symbol 2CDS273001R0488, typ S203M-Z20) to element modułowej ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Posiada charakterystykę Z (wyzwalanie przy 2-3-krotnym prądzie znamionowym), co czyni go idealnym do ochrony obwodów z urządzeniami o niskiej tolerancji na prądy zakłóceniowe (np. elektronika, transformatory). Mechanizm wyzwalania termicznego chroni przed przeciążeniem, natomiast elektromechaniczny – przed zwarciem (zdolność wyłączania 10kA przy 400V AC).

• 3-biegunowa budowa: Zapewnia równoczesne odłączanie wszystkich faz w obwodzie trójfazowym, eliminując ryzyko niesymetrycznego obciążenia.
• Charakterystyka Z: Szybkie wyzwalanie przy 2-3-krotnym prądzie znamionowym – chroni wrażliwe urządzenia przed uszkodzeniem spowodowanym zakłóceniami.
• Zdolność wyłączania 10kA przy 400V AC: Wysoka odporność na zwarcia, zapewniająca skuteczną ochronę nawet w silnie obciążonych instalacjach przemysłowych.
• Modułowa konstrukcja (1 moduł): Kompaktowy design ułatwia montaż w szafach rozdzielczych i rozdzielnicach typu DIN.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarancja bezpieczeństwa i niezawodności w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC/EN 60898-1 (ochrona przed przeciążeniami i zwarciami w instalacjach niskiego napięcia) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 3P Z 20A przeznaczony jest do ochrony obwodów trójfazowych w instalacjach elektrycznych, gdzie wymagana jest wysoka selektywność i ochrona wrażliwych urządzeń.

• Ochrona obwodów zasilających urządzenia elektroniczne (np. serwery, falowniki, sterowniki PLC).
• Instalacje przemysłowe z silnymi zakłóceniami prądowymi – np. maszyny z silnikami indukcyjnymi.
• Rozdzielnice budynków użyteczności publicznej i obiektów komercyjnych – zapewnienie selektywności zabezpieczeń.
• Ochrona linii zasilających wrażliwe odbiorniki (np. oświetlenie LED, układy automatyki).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik montować na szynie DIN w pozycji pionowej, zabezpieczając go przed przypadkowym wysunięciem. Przewody doprowadzające powinny być dobrane zgodnie z prądem znamionowym (20A) i posiadać odpowiedni przekrój (zalecany min. 2,5 mm² dla miedzi). Moment dokręcania zacisków: 2 Nm. Po montażu przeprowadzić kontrolę działania przez ręczne wyłączenie i załączenie.

FAQ

• Jaka jest różnica między charakterystyką Z a C? Charakterystyka Z charakteryzuje się szybszym wyzwalaniem przy 2-3-krotnym prądzie znamionowym (w porównaniu do 5-10-krotnego dla C), co czyni ją bardziej odpowiednią do ochrony wrażliwej elektroniki.
• Czy wyłącznik można stosować z stycznikiem? Tak, wyłącznik S203M-Z20 może współpracować ze stycznikami modułowymi, zapewniając dodatkową ochronę obwodów sterowniczych.
• Jakie są maksymalne parametry zwarciowe instalacji, w której można stosować ten wyłącznik? Zdolność wyłączania 10kA przy 400V AC oznacza, że wyłącznik może być stosowany w instalacjach, gdzie spodziewane prądy zwarciowe nie przekraczają tej wartości.
