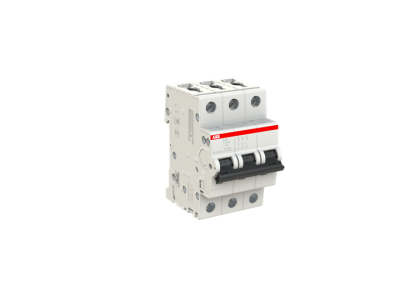

Wyłącznik nadprądowy 3P Z 10A 6kA, S203-Z10 | 2CDS253001R0428 ABB

Alternatywny kod produktu: 2CDS253001R0428

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203-Z10 (symbol 2CDS253001R0428) o prądzie znamionowym 10A i zdolności zwarciowej 6kA stanowi kluczowy element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Charakterystyka Z gwarantuje szybkie wyłączanie w przypadku zwarć o małej wartości prądu, chroniąc wrażliwe obwody elektroniczne i silniki. Płytkowy zacisk przyłączeniowy ułatwia montaż i zapewnia pewny kontakt elektryczny, a otwór przyłączeniowy nad szyną fazową poprawia ergonomię okablowania.

• 3-biegunowa konstrukcja: Zapewnia kompletne zabezpieczenie obwodu trójfazowego – idealne do zasilania silników, pomp lub maszyn przemysłowych.
• Prąd znamionowy 10A: Dobór dla obwodów oświetleniowych, małych silników lub urządzeń o niskim poborze mocy w instalacjach trójfazowych.
• Zdolność zwarciowa 6kA: Gwarantuje skuteczne wyłączenie nawet w przypadku zwarcia o wysokiej energii, chroniąc instalację przed uszkodzeniami.
• Charakterystyka Z: Szybkie reagowanie na zwarcia o małym prądzie – chroni wrażliwe odbiorniki elektroniczne i układy sterowania.
• Płytkowy zacisk przyłączeniowy: Umożliwia łatwy i szybki montaż przewodów o przekroju do 35 mm², minimalizując ryzyko poluzowania złącza.
• Otwór przyłączeniowy nad szyną fazową: Poprawia ergonomię okablowania i ułatwia organizację przewodów w rozdzielnicy.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych (IEC 60947-2) oraz europejskich (EN 60947-2), co potwierdza jego przydatność w instalacjach zgodnych z unijnymi standardami bezpieczeństwa. Produkt posiada deklarację zgodności CE.

Zastosowanie

Wyłącznik nadprądowy S203-Z10 przeznaczony jest do zabezpieczania obwodów trójfazowych w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach mieszkalnych zasilających urządzenia wrażliwe na zwarcia o małej wartości prądu.

• Zabezpieczanie obwodów zasilających małe silniki trójfazowe, pompy, wentylatory.
• Ochrona układów sterowania i automatyki przemysłowej.
• Zabezpieczanie obwodów oświetleniowych zasilanych z trójfazowej sieci rozdzielczej.
• Aplikacje wymagające szybkiego wyłączania przy zwarciach o małej wartości prądu (np. układy elektroniczne, regulatory prędkości).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie montować na szynie DIN, zaciskając je pewnie w celu zapewnienia odpowiedniego styku. Przewody o przekroju do 35 mm² podłączać do płytkowego zacisku przyłączeniowego, dokręcając śrubę z zalecanym momentem. Po montażu przeprowadzić test działania przez ręczne zadziałanie dźwignią testową. Zaleca się stosowanie akcesoriów producenta do kompletacji instalacji.

FAQ

• Jaka jest różnica między charakterystyką Z a charakterystyką B lub C? Charakterystyka Z charakteryzuje się najszybszym reagowaniem na zwarcia o małej wartości prądu (3-5x prąd znamionowy), co chroni wrażliwe układy elektroniczne. Charakterystyki B i C reagują wolniej i są przeznaczone dla ogólnych obwodów.
• Czy wyłącznik nadaje się do montażu na szynie DIN? Tak, konstrukcja wyłącznika jest przystosowana do montażu na standardowej szynie DIN o szerokości 35 mm.
• Jakie akcesoria są dostępne do tej serii wyłączników? Szeroki wybór akcesoriów obejmuje m.in. dźwignie zdalnego sterowania, blokady, styki pomocnicze i sygnalizacyjne, a także obudowy do montażu panelowego.
