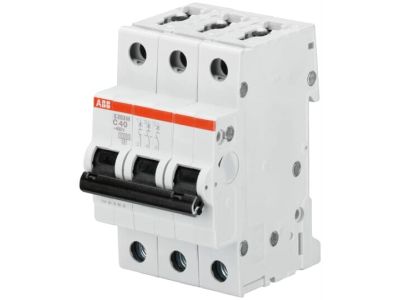

Wyłącznik nadprądowy 3P Z 10A 10kA, S203M-Z10 | 2CDS273001R0428 ABB

Alternatywny kod produktu: 2CDS273001R0428

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy Z 10A 10kA (symbol 2CDS273001R0428) z serii S200M to kompaktowe urządzenie zabezpieczające instalacje elektryczne przed skutkami zwarć i przeciążeń. Charakterystyka Z zapewnia wysoką czułość działania w obwodach o małych prądach zwarciowych, co czyni go idealnym wyborem do ochrony obwodów elektronicznych, sterujących oraz wrażliwych odbiorników. Montaż na szynie DIN ułatwia instalację w rozdzielnicach i szafach sterowniczych.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz w układach trójfazowych, minimalizując ryzyko uszkodzeń sprzętu.
• Charakterystyka Z: Szybkie i precyzyjne zadziałanie przy niewielkich przeciążeniach – chroni wrażliwe obwody elektroniczne przed uszkodzeniem.
• Zdolność wyłączania 10 kA: Odporność na wysokie prądy zwarciowe przy napięciu 230/400V AC, gwarantująca bezawaryjną pracę nawet w trudnych warunkach.
• Montaż na szynie DIN: Umożliwia szybki i estetyczny montaż w standardowych rozdzielnicach, z możliwością łatwego rozbudowania układu.
• Kompatybilność z systemem S200M: Szeroki zakres akcesoriów (m.in. styki pomocnicze) pozwala na elastyczne konfigurowanie funkcjonalności rozdzielnicy.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Posiada oznakowanie CE oraz deklarację zgodności z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 3P Z 10A 10kA przeznaczony jest do zabezpieczania obwodów trójfazowych wymagających wysokiej czułości działania.

• Ochrona obwodów sterujących i zasilających w maszynach przemysłowych.
• Zabezpieczanie wrażliwych układów elektronicznych (np. automatyka, sterowanie PLC).
• Ochrona instalacji w budynkach użyteczności publicznej i obiektach komercyjnych.
• Stosowanie w układach napędowych z silnikami prądu przemiennego.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilające. Wyłącznik mocować na szynie DIN w pozycji pionowej, zwracając uwagę na prawidłowe dokręcenie styków. Przewody fazowe podłączyć do zacisków oznaczonych L1, L2, L3, a zabezpieczany obwód do zacisków wyjściowych. Po montażu należy przeprowadzić test działania za pomocą przycisku TEST. Regularne przeglądy techniczne zalecane co 12 miesięcy.

FAQ

• Czy wyłącznik jest kompatybilny z innymi urządzeniami z serii S200M? Tak, wyłącznik ten należy do systemu S200M, co umożliwia stosowanie akcesoriów takich jak styki pomocnicze, sygnalizatory zadziałania czy blokady.
• Jaka jest różnica między charakterystyką Z a B lub C? Charakterystyka Z charakteryzuje się wysoką czułością – wyłącznik zadziała szybciej przy niewielkich przeciążeniach, co chroni wrażliwe obwody elektroniczne. Charakterystyki B i C mają większe zakresy działania, odpowiednie dla obwodów oświetleniowych i gniazd wtykowych.
• Czy wyłącznik można stosować w układach DC? Nie – wyłącznik jest przeznaczony wyłącznie do obwodów prądu przemiennego (AC). Do ochrony obwodów stałoprądowych niezbędne są specjalistyczne wyłączniki DC.
