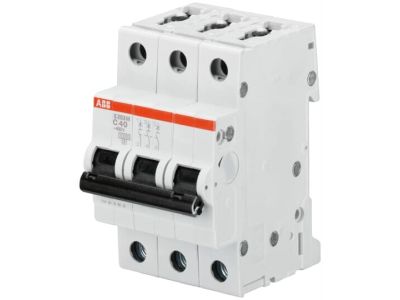

Wyłącznik nadprądowy 3P Z 1,6A 10kA, S203M-Z1,6 | 2CDS273001R0258 ABB

Alternatywny kod produktu: 2CDS273001R0258

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy 1,6A o charakterystyce Z (symbol S203M-Z1,6, indeks 2CDS273001R0258) z serii System pro M compact to precyzyjne zabezpieczenie obwodów o wysokiej czułości. Zaprojektowany do ochrony wrażliwych urządzeń elektronicznych przed zwarciami i przeciążeniami, zapewnia szybkie odłączenie zasilania przy minimalnym czasie reakcji. Charakterystyka Z (1,5-6xIn) idealnie sprawdza się w ochronie obwodów z półprzewodnikami i układami elektronicznymi.

• 3-biegunowa konstrukcja (3P): Zapewnia kompleksową ochronę obwodów trójfazowych, eliminując ryzyko asymetrii obciążenia.
• Prąd znamionowy 1,6A: Wysoka czułość ochrony – idealny do zabezpieczania wrażliwych odbiorników o małym poborze mocy.
• Charakterystyka Z: Szybkie wyłączanie przy zwarciach o niskiej wartości prądu (1,5-6xIn), chroniąc delikatną elektronikę przed uszkodzeniem.
• Zdolność wyłączania 10kA: Gwarantuje skuteczną ochronę nawet w sieciach o wysokiej mocy zwarciowej.
• Niskoprofilowa konstrukcja modułowa: Kompaktowy design (1 moduł) oszczędza miejsce w rozdzielnicy, ułatwiając montaż obok innych aparatów modułowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (ochrona obwodów domowych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Zapewnia zgodność z dyrektywami Unii Europejskiej i posiada oznakowanie CE.

Zastosowanie

Wyłącznik nadprądowy S203M-Z1,6 przeznaczony jest do ochrony wrażliwych obwodów elektronicznych, układów sterowania i urządzeń o niskim poborze mocy w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

• Ochrona falowników i zasilaczy impulsowych w instalacjach fotowoltaicznych.
• Zabezpieczenie układów automatyki i sterowania PLC.
• Ochrona obwodów zasilających czujniki, sterowniki i urządzenia pomiarowe.
• Stosowanie w rozdzielnicach budynków inteligentnych i systemów alarmowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiedni odstęp od innych aparatów (minimalna odległość 1 modułu). W przypadku montażu w obwodzie trójfazowym należy zapewnić właściwe połączenie przewodów fazowych (L1, L2, L3) z zaciskami wyłącznika. Po montażu przeprowadzić test funkcjonalny poprzez symulację zwarcia – wyłącznik powinien natychmiast odłączyć zasilanie. Regularnie sprawdzać stan zacisków i dokręcać śruby z zalecanym momentem.

FAQ

• Czym charakterystyka Z różni się od charakterystyki B lub C? Charakterystyka Z (1,5-6xIn) zapewnia szybsze wyłączanie przy zwarciach o niskiej wartości prądu w porównaniu do charakterystyki B (3-5xIn) lub C (5-10xIn). Idealna do ochrony obwodów z elektroniką wrażliwą na nawet niewielkie przeciążenia.
• Czy wyłącznik nadaje się do ochrony obwodów jednofazowych? Wyłącznik 3-biegunowy (3P) przeznaczony jest do obwodów trójfazowych. Do ochrony obwodów jednofazowych należy zastosować wersję 1-biegunową z charakterystyką Z.
• Jaki jest zalecany moment dokręcania przewodów? Moment dokręcania nie został podany w danych produktu – należy postępować zgodnie z zaleceniami producenta zamieszczonymi w dokumentacji technicznej wyłącznika.
