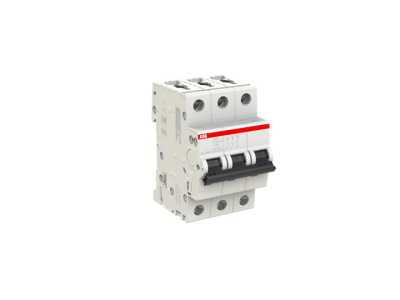

Wyłącznik nadprądowy 3P Z 0,5A 6kA, S203-Z0,5 | 2CDS253001R0158 ABB

Alternatywny kod produktu: 2CDS253001R0158

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S203-Z0,5 to trójbiegunowy aparat modułowy o charakterystyce wyzwalania Z, prądzie znamionowym 0,5 A i zdolności zwarciowej 6 kA. Przeznaczony do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń, szczególnie w obwodach, gdzie występują wysokie prądy rozruchowe – typowe dla silników czy transformatorów. Dzięki trzem biegunom umożliwia jednoczesne odłączenie wszystkich faz, co zwiększa bezpieczeństwo eksploatacji.

• Prąd znamionowy 0,5 A: precyzyjna ochrona obwodów o niewielkim obciążeniu – minimalizuje ryzyko niepotrzebnego wyłączenia przy normalnej pracy.
• Charakterystyka Z: zapewnia wytrzymałość na krótkotrwałe prądy rozruchowe (np. przy rozruchu silnika lub ładowaniu kondensatorów) przy jednoczesnym szybkim wyzwalaniu w przypadku zwarcia.
• Zdolność zwarciowa 6 kA: gwarantuje skuteczne przerwanie prądu zwarciowego w typowych instalacjach niskiego napięcia, chroniąc dalszą część obwodu.
• Trzy bieguny (3P): umożliwiają jednoczesne odłączenie wszystkich przewodów fazowych – podnosi poziom bezpieczeństwa podczas prac serwisowych.

Zgodność z Normami

Wyłącznik nadprądowy S203-Z0,5 został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm dotyczących wyłączników instalacyjnych. Posiada certyfikat CE, potwierdzający spełnienie obowiązujących dyrektyw unijnych. Wykonany w standardzie DIN, kompatybilny z typowymi rozdzielnicami modułowymi.

Zastosowanie

Charakterystyka Z predestynuje ten wyłącznik do ochrony obwodów, w których występują duże prądy rozruchowe. Sprawdza się szczególnie w instalacjach przemysłowych, sterowniczych oraz w automatyce budynkowej.

• Ochrona obwodów silników indukcyjnych małej mocy – np. wentylatorów, pomp, napędów rolet.
• Zabezpieczenie transformatorów sterowniczych i zasilaczy impulsowych przed zwarciami i przeciążeniami.
• Stosowanie w rozdzielnicach sterowniczych tam, gdzie wymagane jest selektywne wyłączanie obwodów o charakterze indukcyjnym.
• Zabezpieczenie obwodów sterowania (PLC, przekaźniki, styczniki) przed zwarciami w instalacjach automatyki.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S203-Z0,5 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów dobierz do prądu znamionowego i warunków zwarciowych. Momenty dokręcania zacisków należy stosować zgodnie z wytycznymi podanymi w instrukcji produktu (typowy zakres: 2–3,5 Nm w zależności od przekroju).

FAQ

• Czy wyłącznik S203-Z0,5 nadaje się do ochrony silników? Tak, charakterystyka Z jest specjalnie zaprojektowana do obwodów z wysokimi prądami rozruchowymi, jak w przypadku silników indukcyjnych. Należy jednak upewnić się, że prąd znamionowy 0,5 A jest odpowiedni dla danego odbiornika.
• Jaki stopień ochrony ma ten wyłącznik? Wyłącznik nadprądowy przeznaczony jest do montażu wewnątrz rozdzielnicy – typowo stopień ochrony IP20 (zgodnie z obudową). Dokładne dane znajdują się w karcie katalogowej produktu.
• Czy mogę go zastosować w obwodzie oświetleniowym? Nie jest to zalecane, ponieważ charakterystyka Z jest optymalizowana do odbiorników o charakterze indukcyjnym, a standardowe obwody oświetleniowe lepiej zabezpieczać wyłącznikami o charakterystyce B lub C. Zawsze dobieraj charakterystykę do typu odbiornika.
