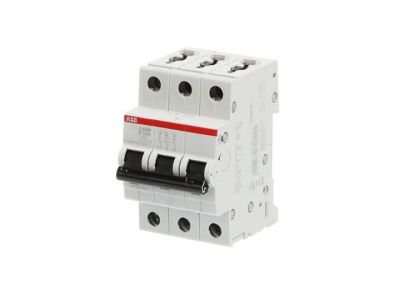

Wyłącznik nadprądowy 3P K 10A 10kA, S203M-K10 | 2CDS273001R0427 ABB

Alternatywny kod produktu: 2CDS273001R0427

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy 3P K 10A (symbol 2CDS273001R0427) z charakterystyką K to zaawansowane zabezpieczenie instalacji elektrycznych przed przeciążeniem i zwarciem. Przeznaczony do montażu na szynie DIN, charakteryzuje się zdolnością wyłączania 10kA przy napięciu 230/400V AC. Mechanizm termiczny chroni przed długotrwałym przeciążeniem, natomiast elektromechaniczny – natychmiastowo reaguje na zwarcia, minimalizując ryzyko uszkodzeń.

• Charakterystyka K: Zapewnia szybką reakcję na zwarcia, idealny do ochrony obwodów z silnikami, transformatorami i obciążeniami indukcyjnymi.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia gwarantuje skuteczną ochronę nawet w wymagających instalacjach przemysłowych.
• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz w układzie trójfazowym, niezbędną w instalacjach mocy.
• Montaż na szynie DIN: Szybki i pewny montaż, kompatybilny z większością rozdzielnic elektrycznych.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarancja bezpieczeństwa i niezawodności w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla zabezpieczeń instalacji niskonapięciowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej i zabezpieczeniowej). Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i jakość.

Zastosowanie

Wyłącznik nadprądowy 3P K 10A znajduje zastosowanie w instalacjach wymagających wysokiej odporności na zwarcia i przeciążenia, szczególnie tam, gdzie występują odbiorniki indukcyjne.

• Ochrona obwodów z silnikami elektrycznymi i transformatorami w instalacjach przemysłowych.
• Zabezpieczenie linii zasilających w rozdzielnicach budynków komercyjnych i biurowych.
• Stosowanie w układach trójfazowych jako główne zabezpieczenie linii zasilającej.
• Instalacje, gdzie wymagana jest szybka reakcja na zwarcia (np. w napędach, maszynach przemysłowych).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik montować na szynie DIN, upewniając się, że zaciski są prawidłowo dokręcone (zgodnie z zalecanym momentem dokręcania). Po montażu należy przeprowadzić test funkcjonalny – kilkukrotne załączenie i wyłączenie w celu weryfikacji działania mechanizmu. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia przewodów fazowych.

FAQ

• Czym różni się charakterystyka K od B lub C? Charakterystyka K reaguje szybciej na zwarcia, co czyni ją idealną do ochrony obwodów z odbiornikami indukcyjnymi (silniki, transformatory). Charakterystyki B i C są wolniejsze i przeznaczone do typowych obwodów oświetleniowych i gniazd wtykowych.
• Czy wyłącznik można stosować w instalacjach domowych? Tak, jednak charakterystyka K jest dedykowana głównie do instalacji przemysłowych i komercyjnych. W instalacjach domowych zalecane są typowe charakterystyki B lub C.
• Jakie są zalecane momenty dokręcania zacisków? Moment dokręcania nie został podany w danych produktu. Należy postępować zgodnie z dokumentacją techniczną producenta lub ogólnymi zasadami dla aparatury modułowej (zazwyczaj 2-3 Nm dla zacisków miedzianych).
