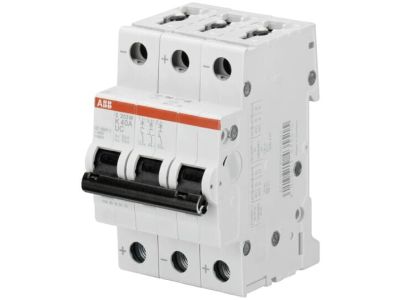

Wyłącznik nadprądowy 3P K 1,6A 10kA, S203M-K1,6UC | 2CDS273061R0257 ABB

Alternatywny kod produktu: 2CDS273061R0257

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203M-K1,6UC (symbol 2CDS273061R0257) o charakterystyce K i prądzie znamionowym 1,6A to kompaktowe urządzenie ochronne przeznaczone do zabezpieczania obwodów prądu przemiennego (AC) i stałego (DC). Wysoka zdolność wyłączania zwarciowego 10kA zapewnia skuteczną ochronę instalacji przed zwarciami, a wbudowana charakterystyka K – szybką reakcję na przetężenia, co minimalizuje ryzyko uszkodzenia chronionych odbiorników.

• 3-biegunowa budowa: Zapewnia równomierne rozłożenie obciążenia między wszystkie fazy, co zwiększa niezawodność zabezpieczenia w instalacjach trójfazowych.
• Charakterystyka K: Szybkie działanie przy przetężeniach, chroni wrażliwe odbiorniki (np. układy elektroniczne, silniki) przed uszkodzeniem spowodowanym przeciążeniem.
• Zdolność wyłączania zwarciowego 10kA: Wysoka wytrzymałość na prądy zwarciowe – pewna ochrona nawet w sieciach o dużym natężeniu prądu.
• Zastosowanie w obwodach AC i DC: Uniwersalność – można stosować zarówno w instalacjach przemiennoprądowych, jak i stałoprądowych (np. w systemach fotowoltaicznych).
• Kompatybilność z akcesoriami System pro M: Możliwość łatwego rozbudowania systemu zabezpieczeń dzięki dostępnym akcesoriom (np. styczniki, rozłączniki pomocnicze).

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych (IEC 60947-2) oraz posiada certyfikację CE. Został zaprojektowany zgodnie ze standardami bezpieczeństwa dla urządzeń łączeniowych i zabezpieczających w instalacjach elektrycznych.

Zastosowanie

Wyłącznik S203M-K1,6UC przeznaczony jest do ochrony obwodów elektrycznych w instalacjach przemysłowych, budynkach mieszkalnych i obiektach użyteczności publicznej.

• Ochrona obwodów sterowania i zasilania układów elektronicznych (np. falowników, sterowników PLC).
• Zabezpieczanie obwodów silników o małej mocy i układów napędowych o charakterystyce K.
• Instalacje fotowoltaiczne – ochrona stringów i falowników w systemach DC.
• Rozdzielnice główne i podrozdzielnice – jako element systemu selektywnej ochrony przeciwzwarciowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie, w którym przeprowadzany jest montaż. Wyłącznik należy zamontować w rozdzielnicy na szynie DIN, zachowując odpowiednie odstępy między sąsiednimi modułami. Przewody zasilające należy podłączyć zgodnie z oznaczeniami na urządzeniu (L1, L2, L3 dla faz oraz N dla neutralnego). Dokręcenie śrub należy przeprowadzić z zalecanym momentem obrotowym (patrz dokumentacja techniczna). Po montażu należy przeprowadzić testy działania, weryfikując prawidłowość zadziałania przy symulowanym zwarciu lub przeciążeniu.

FAQ

• Czy wyłącznik S203M-K1,6UC nadaje się do ochrony obwodów DC? Tak, charakterystyka K oraz wysoka zdolność wyłączania zwarciowego 10kA sprawiają, że wyłącznik jest odpowiedni do ochrony obwodów stałoprądowych (np. w instalacjach fotowoltaicznych).
• Jaka jest maksymalna obciążalność prądowa wyłącznika? Prąd znamionowy wyłącznika wynosi 1,6A. Nie należy przekraczać tego wartości, aby uniknąć nieprawidłowego działania lub uszkodzenia.
• Czy wyłącznik można stosować w instalacjach 1-fazowych? Nie, ze względu na 3-biegunową budowę wyłącznik przeznaczony jest wyłącznie do instalacji trójfazowych. Do ochrony obwodów jednofazowych należy zastosować odpowiedni wyłącznik 1-biegunowy.
