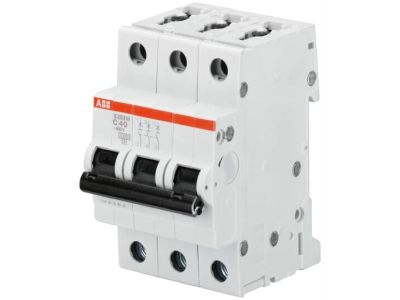

Wyłącznik nadprądowy 3P K 0,5A 10kA, S203M-K0,5 | 2CDS273001R0157 ABB

Alternatywny kod produktu: 2CDS273001R0157

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy o charakterystyce K 0,5A (symbol 2CDS273001R0157) to wysokiej jakości aparat modułowy do ochrony obwodów elektrycznych przed zwarciem i przeciążeniem. Wyposażony w dwa niezależne mechanizmy wyzwalania: termiczny (ochrona przed przeciążeniem) i elektromechaniczny (ochrona przed zwarciem) zapewniają natychmiastowe odcięcie zasilania w razie awarii. Charakterystyka K dedykowana jest do ochrony obwodów o dużej dynamice zmian prądu, np. układów z silnikami, transformatorami czy obwodami o wysokich prądach rozruchowych.

• Charakterystyka K: Szybka reakcja na zwarcia i przeciążenia – chroni wrażliwe odbiorniki przed uszkodzeniem spowodowanym gwałtownymi zmianami prądu.
• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę dla obwodów trójfazowych, stosowanych w maszynach, układach sterowania i zasilaniu silników.
• Prąd znamionowy 0,5A: Idealny do zabezpieczenia obwodów o niskim poborze mocy, np. układów pomiarowych, sterowania lub sygnalizacji.
• Zdolność zwarciowa 10kA: Wysoka odporność na zwarcia – bezpieczna praca nawet w instalacjach o dużym potencjale zwarciowym.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarancja bezpieczeństwa i niezawodności w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (ochrona obwodów niskonapięciowych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i zgodność z unijnymi dyrektywami.

Zastosowanie

Wyłącznik nadprądowy 3P K 0,5A znajduje zastosowanie w układach elektrycznych wymagających precyzyjnej ochrony przed zwarciem i przeciążeniem, szczególnie tam, gdzie występują dynamiczne zmiany prądu.

• Ochrona obwodów zasilania maszyn i urządzeń przemysłowych (np. silniki, transformatory).
• Zabezpieczenie układów sterowania i automatyki w instalacjach komercyjnych.
• Ochrona obwodów oświetleniowych i sygnalizacyjnych o niskim poborze mocy.
• Stosowanie w rozdzielnicach elektrycznych w budynkach mieszkalnych i biurowcach jako element zabezpieczający obwody trójfazowe.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP w odłączonym napięciu. Urządzenie należy zamontować na szynie DIN (35 mm) w szafie rozdzielczej. Przed podłączeniem sprawdzić zgodność prądu znamionowego z obciążeniem oraz dobór kabli zgodnie z dokumentacją techniczną. Zaciski przyłączeniowe dokręcić z zalecanym momentem (szczegóły w instrukcji producenta). Po montażu przeprowadzić test działania wyłącznika poprzez symulację zwarcia i przeciążenia.

FAQ

• Do jakich obwodów najlepiej nadaje się charakterystyka K? Charakterystyka K jest zalecana do ochrony obwodów o wysokich prądach rozruchowych, takich jak silniki, transformatory, zasilacze impulsowe oraz układy z tyrystorami. Chroni wrażliwe odbiorniki przed uszkodzeniem spowodowanym gwałtownymi zmianami prądu.
• Czy wyłącznik można stosować w instalacjach jednofazowych? Wyłącznik 3P jest przeznaczony do obwodów trójfazowych. Do ochrony obwodów jednofazowych należy stosować wyłączniki 1P lub 1P+N.
• Jaka jest różnica między charakterystykami B, C, D i K? Charakterystyka K charakteryzuje się szybszym wyzwalaniem elektromechanicznym w porównaniu do B, C i D, co czyni ją idealną do ochrony obwodów z dużymi prądami rozruchowymi. Pozostałe charakterystyki mają różne zakresy wyzwalania termicznego i elektromechanicznego, dostosowane do innych typów obciążeń.
