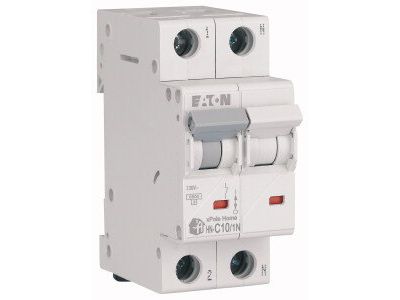

Wyłącznik nadprądowy 2P (1P+N) C 10A 6kA AC, HN-C10/1N | 194849 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy EATON z serii HN, model HN-C10/1N, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach elektrycznych. Urządzenie posiada konfigurację dwubiegunową (1P+N), co pozwala na jednoczesne rozłączanie toru fazowego oraz neutralnego, zapewniając pełną izolację obwodu w przypadku wystąpienia awarii. Prąd znamionowy wynoszący 10A w połączeniu z charakterystyką wyzwalania typu C sprawia, że wyłącznik idealnie nadaje się do ochrony obwodów, w których występują urządzenia o zwiększonym prądzie rozruchowym.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6 kA, co gwarantuje skuteczne przerwanie obwodu nawet przy znacznym prądzie zwarciowym, chroniąc infrastrukturę przed zniszczeniem.
• Charakterystyka C: Przeznaczona do odbiorników o charakterze indukcyjnym i mieszanym, zapewniająca zwłokę czasową niezbędną przy rozruchu silników czy zasilaniu grup oświetleniowych.
• Konstrukcja 1P+N: Szerokość modułowa odpowiadająca standardowym rozwiązaniom pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności ochrony toru N.
• Trwałość i niezawodność: Produkty marki EATON słyną z wysokiej jakości wykonania, co przekłada się na długoletnią, bezawaryjną pracę w wymagających warunkach.

Zgodność z Normami

Wyłącznik HN-C10/1N został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia on wymagania normy IEC/EN 60898-1, co potwierdza jego przydatność do zastosowań w instalacjach domowych oraz podobnych. Urządzenie posiada certyfikację dopuszczającą do użytku w budownictwie użyteczności publicznej oraz przemyśle, co jest gwarancją zachowania parametrów technicznych w całym cyklu życia produktu.

Zastosowanie

Dzięki swojej uniwersalności, wyłącznik nadprądowy EATON znajduje szerokie spektrum zastosowań:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów gniazd wtykowych oraz oświetlenia, gdzie wymagana jest charakterystyka C ze względu na podłączone urządzenia AGD.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie niezawodność zasilania jest priorytetem.
• Przemysł: Zabezpieczanie obwodów sterowniczych oraz mniejszych odbiorników siłowych, gdzie prąd znamionowy 10A jest wystarczający do stabilnej pracy urządzeń.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH-35 (TS-35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na bezpieczne mocowanie przewodów o odpowiednim przekroju poprzecznym, co minimalizuje rezystancję styku.
• Pozycjonowanie: Możliwość montażu w dowolnej pozycji ułatwia aranżację wnętrza rozdzielnicy, jednak zaleca się zachowanie przejrzystości układu dla ułatwienia późniejszej konserwacji.

FAQ

1. Czy wyłącznik 1P+N zajmuje dwa moduły w rozdzielnicy?
Tak, konstrukcja 1P+N w serii HN zazwyczaj zajmuje szerokość dwóch standardowych modułów (ok. 35-36 mm), zapewniając ochronę i rozłączanie obu torów.

2. Czym różni się charakterystyka C od charakterystyki B?
Charakterystyka C posiada wyższy próg wyzwalania magnetycznego (5-10 razy prąd znamionowy) w porównaniu do charakterystyki B (3-5 razy In), co zapobiega zbędnemu zadziałaniu przy prądach rozruchowych.

3. Czy urządzenie chroni przed upływem prądu doziemnego?
Nie, wyłącznik nadprądowy chroni wyłącznie przed skutkami przeciążeń i zwarć. Do ochrony przeciwporażeniowej należy zastosować wyłącznik różnicowoprądowy (RCD).
