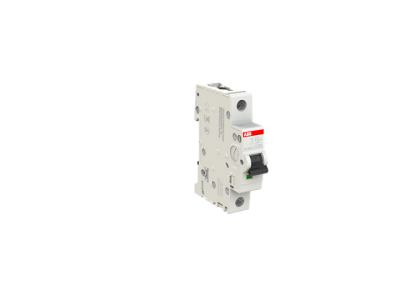

Wyłącznik nadprądowy 1P Z 63A 6kA, S201-Z63 | 2CDS251001R0608 ABB

Alternatywny kod produktu: 2CDS251001R0608

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy 1P Z 63A o zdolności zwarciowej 6kA (symbol 2CDS251001R0608) to kluczowy element zabezpieczający instalacje elektryczne 1-fazowe przed skutkami przeciążeń i zwarć. Zapewnia ochronę kabli i przewodów poprzez szybkie wyłączenie obwodu w momencie wykrycia zagrożenia. Posiada opatentowany zacisk łączący z płytką naciskową, który gwarantuje trwały i bezpieczny kontakt elektryczny.

• Zdolność zwarciowa 6kA: Zapewnia skuteczną ochronę instalacji w budynkach mieszkalnych i przemysłowych, wyłączając obwód przy zwarciu.
• Prąd znamionowy 63A: Przeznaczony do zabezpieczania obwodów o maksymalnym obciążeniu 63A, zgodnie z typowymi wymaganiami instalacji domowych i przemysłowych.
• Opatentowany zacisk łączący: Umożliwia łatwy i szybki montaż przewodów o przekroju do 35 mm² bezpośrednio za pomocą płytki naciskowej, eliminując konieczność stosowania dodatkowych akcesoriów.
• Otwarty otwór przyłączowy: Ułatwia okablowanie – przewody wprowadzane są od góry, co poprawia widoczność podczas prac montażowych.
• Wytrzymała konstrukcja: Zaprojektowany do intensywnej eksploatacji, z podwójnym systemem testów jakościowych przed dostawą – zapewnia niezawodność w długim okresie użytkowania.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1 i EN 60898-1, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa dla aparatury modułowej. posiada oznakowanie CE.

Zastosowanie

Wyłącznik nadprądowy 1P Z 63A 6kA znajduje zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przed przeciążeniami i zwarciami w obwodach 1-fazowych.

• Ochrona gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie obwodów oświetleniowych i gniazd w instalacjach przemysłowych.
• Stosowanie w tablicach rozdzielczych jako element ochrony linii kablowych.
• Inwestycje w budownictwie mieszkaniowym i komercyjnym, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia od instalacji. Urządzenie należy montować na szynie DIN o szerokości 35 mm w pozycji pionowej. Przewody o odpowiednim przekroju (do 35 mm²) należy podłączyć do zacisku przyłączeniowego, upewniając się, że izolacja nie jest uszkodzona. Po zamontowaniu przeprowadzić test działania poprzez symulację zwarcia – urządzenie powinno natychmiast wyłączyć obwód.

FAQ

• Czy wyłącznik może być stosowany w instalacjach 3-fazowych? Tak, jednak wyłącznik 1-biegunowy chroni tylko jeden biegun. Do ochrony instalacji 3-fazowych należy stosować wyłączniki 3-biegunowe lub 4-biegunowe.
• Jaki jest maksymalny przekrój przewodu możliwy do podłączenia? Wyłącznik jest przystosowany do bezpośredniego podłączenia przewodów o przekroju do 35 mm² dzięki opatentowanemu zaciskowi.
• Jakie są zalecane warunki pracy wyłącznika? Urządzenie przeznaczone jest do pracy w suchych pomieszczeniach, w temperaturze otoczenia od -25°C do +55°C, przy wilgotności względnej nieprzekraczającej 95%.
