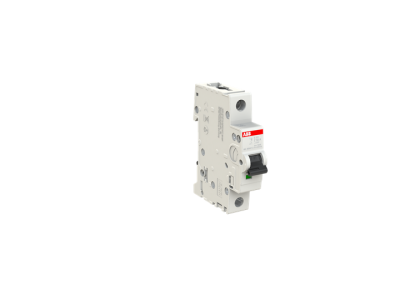

Wyłącznik nadprądowy 1P Z 50A 6kA, S201-Z50 | 2CDS251001R0578 ABB

Alternatywny kod produktu: 2CDS251001R0578

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201-Z50 (symbol 2CDS251001R0578) o prądzie znamionowym 50A i zdolności zwarciowej 6kA to niezbędny element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Przeznaczony do montażu na szynie DIN, charakteryzuje się szybkim działaniem i wysoką niezawodnością. Posiada innowacyjny zacisk łączący z płytką naciskową, ułatwiający bezpieczne i trwałe podłączenie przewodów o przekroju do 35 mm².

• 1-biegunowa konstrukcja: Ochrona pojedynczego obwodu fazowego – idealne rozwiązanie do zabezpieczania gniazd, oświetlenia czy małych odbiorników mocy.
• Prąd znamionowy 50A: Zapewnia skuteczną ochronę obwodów o średnim obciążeniu, np. w instalacjach przemysłowych lub budynkach użyteczności publicznej.
• Zdolność zwarciowa 6kA: Wysoka odporność na prądy zwarciowe gwarantuje zachowanie ciągłości pracy i ochronę podłączonych urządzeń.
• Innowacyjny zacisk z płytką naciskową: Umożliwia szybkie i pewne podłączenie przewodów bez konieczności stosowania dodatkowych narzędzi, redukując ryzyko nieprawidłowego montażu.
• Przekrój przewodu do 35 mm²: Kompatybilność z szerokim zakresem przewodów, od instalacji domowych po przemysłowe, bez konieczności stosowania specjalnych adapterów.

Zgodność z Normami

Wyłącznik S201-Z50 spełnia wymogi norm europejskich i międzynarodowych, w tym normy IEC 60898-1 oraz EN 60947-2. Posiada certyfikację CE i liczne zatwierdzenia, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S201-Z50 znajduje szerokie zastosowanie w instalacjach elektrycznych niskiego napięcia, zarówno w budownictwie mieszkaniowym, jak i przemysłowym.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie gniazd wtykowych w instalacjach przemysłowych i warsztatach.
• Ochrona linii zasilających maszyn i urządzeń o średnim poborze mocy.
• Stosowanie w rozdzielnicach elektrycznych jako element układu zabezpieczeń selektywnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN 35 mm, zachowując odpowiednie odstępy między sąsiednimi urządzeniami. Przewody podłączać do zacisku z płytką naciskową – nie przekraczać maksymalnego przekroju 35 mm². Po zamontowaniu przeprowadzić próbę działania przez ręczne zadziałanie wyłącznika.

FAQ

• Jak działa charakterystyka Z w wyłączniku S201-Z50? Charakterystyka Z oznacza, że wyłącznik reaguje szybciej na niewielkie przeciążenia i zwarcia, co zwiększa ochronę dla wrażliwych urządzeń elektronicznych i obwodów z diodami prostowniczymi.
• Czy wyłącznik jest kompatybilny z innymi urządzeniami serii S200? Tak, wyłącznik S201-Z50 jest częścią rodziny S200 i jest kompatybilny z akcesoriami tej serii, takimi jak łączniki pomocnicze, sygnalizatory stanu czy blokady.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik zachowa ciągłość działania? Zdolność zwarciowa 6kA oznacza, że wyłącznik jest odporny na prądy zwarciowe o wartości do 6000A, nie ulegając uszkodzeniu i zachowując funkcjonalność.
