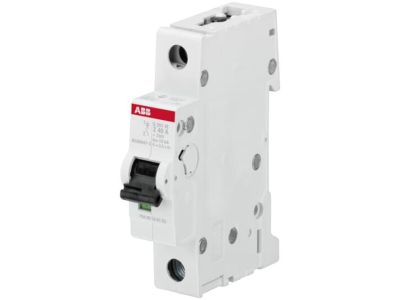

Wyłącznik nadprądowy 1P Z 4A 10kA, S201M-Z4 | 2CDS271001R0338 ABB

Alternatywny kod produktu: 2CDS271001R0338

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy Z 4A (symbol 2CDS271001R0338) z serii S201M-Z to kompaktowe urządzenie zabezpieczające obwody przed skutkami zwarć i przeciążeń. Charakterystyka Z zapewnia szybkie wyłączenie przy niewielkim zwarciu, co sprawdza się w ochronie wrażliwych urządzeń elektronicznych. Posiada zdolność wyłączania 10kA przy napięciu 230V AC, co gwarantuje skuteczną ochronę nawet w trudnych warunkach zwarciowych. Montaż na szynie DIN 35mm ułatwia instalację w rozdzielnicach.

• Charakterystyka Z: Szybka reakcja na zwarcia – idealna do zabezpieczania obwodów z urządzeniami o niskiej odporności na prądy zwarciowe (np. układy elektroniczne, transformatory).
• Prąd znamionowy 4A: Dokładna ochrona obwodów o małym obciążeniu prądowym, zapobiega uszkodzeniom urządzeń.
• Zdolność wyłączania 10kA: Skuteczna ochrona przed zwarciami o wysokiej energii, minimalizuje ryzyko uszkodzenia instalacji.
• 1-biegunowa konstrukcja: Kompaktowy wymiar 1 modułu (18mm) – oszczędność miejsca w rozdzielnicy.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia surowe wymagania bezpieczeństwa dla instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik nadprądowy 2CDS271001R0338 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność w instalacjach zgodnych z europejskimi standardami bezpieczeństwa. Produkt posiada oznaczenie CE.

Zastosowanie

Wyłącznik 1-biegunowy Z 4A 10kA znajduje zastosowanie w instalacjach wymagających precyzyjnej ochrony przed zwarciami i przeciążeniami, szczególnie w obwodach wrażliwych na prądy zwarciowe.

• Ochrona obwodów zasilających urządzenia elektroniczne (np. sterowniki PLC, zasilacze, układy automatyki).
• Zabezpieczenie linii zasilających małe odbiorniki o niskim poborze prądu (np. sensory, moduły I/O).
• Instalacje w budynkach mieszkalnych – zasilanie obwodów oświetleniowych LED, gniazd wtykowych o małym obciążeniu.
• Obwody sterujące i sygnalizacyjne w maszynach przemysłowych i systemach automatyki.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć zasilanie instalacji i upewnić się, że układ nie jest pod napięciem. Wyłącznik należy zamontować na szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi modułami dla zapewnienia odpowiedniej wentylacji. Przewody doprowadzić do zacisków zgodnie z oznaczeniami L (faza) i N (neutralny, jeśli występuje). Dokręcić śruby z odpowiednim momentem (zalecana wartość w dokumentacji producenta). Po montażu przeprowadzić próbne załączenie i weryfikację działania.

FAQ

• Czym charakterystyka Z różni się od charakterystyk B lub C? Charakterystyka Z zapewnia szybszą reakcję na zwarcia o małej energii, co jest kluczowe dla ochrony wrażliwych urządzeń elektronicznych. Charakterystyki B i C reagują wolniej, przeznaczone są dla standardowych obwodów.
• Czy wyłącznik można stosować w obwodach trójfazowych? Tak, ale tylko w charakterze zabezpieczenia 1-biegunowego (fazowego). Do pełnej ochrony trójfazowej należy stosować wyłączniki 3-biegunowe lub 4-biegunowe.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć do wyłącznika? Maksymalny przekrój przewodu nie został określony w danych produktu – sprawdź kartę katalogową lub dokumentację techniczną wyłącznika przed montażem.
