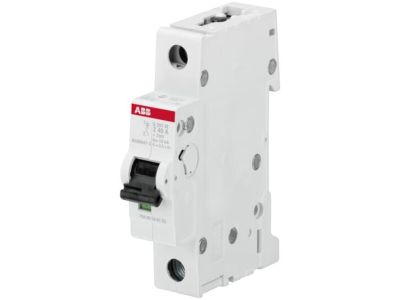

Wyłącznik nadprądowy 1P Z 2A 10kA, S201M-Z2 | 2CDS271001R0278 ABB

Alternatywny kod produktu: 2CDS271001R0278

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1P Z 2A o symbolu 2CDS271001R0278 to kompaktowe urządzenie ochronne dla instalacji elektrycznych. Charakterystyka Z zapewnia szybkie wyłączanie przy zwarciach, co chroni wrażliwe obwody i urządzenia. Znamionowa zdolność wyłączania 10 kA gwarantuje skuteczne przerwanie zwarcia nawet w trudnych warunkach. Przeznaczony do montażu na szynie DIN w szafach rozdzielczych.

• Charakterystyka Z: Szybkie wyłączanie przy zwarciach (3-5-krotność prądu znamionowego) – chroni wrażliwe obwody, np. elektronikę, transformatory, silniki zasilane przez falowniki.
• Znamionowy prąd 2A: Precyzyjna ochrona obwodów o niskim poborze mocy, np. układów sterowania, czujników, obwodów sygnalizacyjnych.
• Zdolność wyłączania 10 kA: Skuteczne przerwanie zwarcia przy napięciu 230/400V AC – wysoka odporność na zwarcia w instalacjach domowych i przemysłowych.
• 1 biegun (1P): Kompaktowa budowa 1 modułu (18 mm) – oszczędność miejsca w rozdzielnicy.
• Montaż na szynie DIN: Szybki i trwały montaż, kompatybilny z szeroką gamą osprzętu modułowego.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Posiada oznaczenie CE i deklarację zgodności z unijnymi dyrektywami.

Zastosowanie

Wyłącznik 1P Z 2A przeznaczony jest do ochrony wrażliwych obwodów przed skutkami zwarć i przeciążeń.

• Ochrona obwodów sterowania w maszynach przemysłowych – zasilanie układów PLC, czujników, przekaźników.
• Zabezpieczenie obwodów sygnalizacyjnych i alarmowych – np. w systemach przeciwpożarowych lub kontroli dostępu.
• Ochrona obwodów zasilania elektroniki wrażliwej – zasilacze, falowniki, urządzenia pomiarowe.
• Stosowanie w instalacjach wymagających selektywności zabezpieczeń – charakterystyka Z minimalizuje ryzyko zbędnego wyłączania sąsiednich obwodów.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynie DIN w pozycji pionowej, z kciukiem wyłącznika skierowanym w dół. Przewody podłączać zgodnie z oznaczeniami: L1 – zasilanie (górny zacisk), wyjście obwodu (dolny zacisk). Dokręcić śruby z zalecanym momentem (patrz dokumentacja producenta). Po montażu przeprowadzić próbę działania – kilkukrotnie załączyć i wyłączyć wyłącznik, sprawdzając prawidłowe działanie mechanizmu.

FAQ

• Czy wyłącznik 1P Z 2A nadaje się do ochrony obwodów oświetleniowych? Charakterystyka Z jest przeznaczona głównie do ochrony obwodów wrażliwych na zwarcia (np. elektronika). Do standardowych obwodów oświetleniowych zalecana jest charakterystyka B lub C.
• Jaki jest maksymalny prąd zwarciowy, jaki może przerwać ten wyłącznik? Znamionowa zdolność wyłączania wynosi 10 kA przy 230/400V AC – to standardowa wartość dla instalacji domowych i przemysłowych niskiego napięcia.
• Czy wyłącznik jest kompatybilny ze stykiem pomocniczym? Tak – można zamontować styk pomocniczy od spodu wyłącznika, co pozwala zaoszczędzić 50% miejsca w rozdzielnicy (dotyczy serii S200M).
