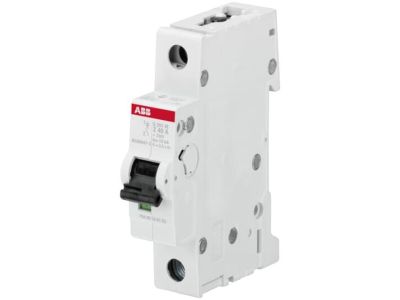

Wyłącznik nadprądowy 1P Z 20A 10kA, S201M-Z20 | 2CDS271001R0488 ABB

Alternatywny kod produktu: 2CDS271001R0488

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy Z 20A z serii System pro M compact (symbol 2CDS271001R0488) to zaawansowane zabezpieczenie instalacji elektrycznej przed przeciążeniami i zwarciami. Charakterystyka Z zapewnia wysoką czułość ochrony dla obwodów o niskiej impedancji, idealna do zabezpieczenia wrażliwej elektroniki i obwodów o małych prądach zwarciowych. Posiada zdolność zwarciową 10kA przy 230/400V AC, co gwarantuje skuteczną ochronę nawet w silnych sieciach dystrybucyjnych.

• Charakterystyka Z: Wysoka czułość na zwarcia o niskiej wartości prądu – chroni wrażliwe urządzenia elektroniczne i obwody sterowania przed uszkodzeniem.
• Zdolność zwarciowa 10kA: Skuteczna ochrona w sieciach o wysokiej mocy zwarciowej, zapobiega uszkodzeniom instalacji i urządzeń.
• 1-biegunowa konstrukcja (1P): Kompaktowe rozwiązanie oszczędzające miejsce w rozdzielnicy, dedykowane do zabezpieczenia pojedynczego obwodu.
• Seria System pro M compact: Wysoka jakość wykonania i niezawodność potwierdzone normami międzynarodowymi, kompatybilność z osprzętem modułowym.
• Możliwość montażu styku pomocniczego: Opcjonalne wyposażenie w styk pomocniczy montowany od dołu – oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla zabezpieczeń nadprądowych instalacji domowych) oraz IEC/EN 60947-2 (dla urządzeń łączeniowych w instalacjach przemysłowych). Posiada deklarację zgodności CE, dopuszczając do stosowania w obwodach 230/400V AC.

Zastosowanie

Wyłącznik nadprądowy 1P Z 20A przeznaczony jest do ochrony pojedynczych obwodów w instalacjach elektrycznych o różnym przeznaczeniu.

• Zabezpieczenie obwodów oświetleniowych zasilających delikatną elektronikę (np. oprawy LED z zasilaczami impulsowymi).
• Ochrona obwodów sterowania i automatyki budynkowej (np. czujniki, przekaźniki, sterowniki PLC).
• Zabezpieczenie obwodów gniazd wtykowych w miejscach o wysokim ryzyku zwarcia (np. warsztaty, laboratoria).
• Instalacje przemysłowe o niskiej mocy zwarciowej – maszyny, urządzenia automatyki.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie TH-35, zaczepiając go w odpowiednim miejscu. Po zamontowaniu sprawdzić prawidłowość zwarcia styków oraz stabilność mocowania. W przypadku montażu styku pomocniczego – dokonać go zgodnie z dokumentacją techniczną. Po zakończeniu prac wykonać pomiar rezystancji izolacji i próbę działania.

FAQ

• Jaka jest różnica między charakterystyką B, C, D i Z? Charakterystyka Z charakteryzuje się wysoką czułością na zwarcia o niskiej wartości prądu, co czyni ją idealną do ochrony wrażliwej elektroniki. Charakterystyki B, C i D są mniej czułe i stosowane do innych typów obwodów.
• Czy mogę użyć tego wyłącznika do zabezpieczenia obwodu gniazd w mieszkaniu? Tak, wyłącznik 20A charakterystyki Z może być stosowany do zabezpieczenia obwodów gniazd wtykowych, szczególnie w miejscach narażonych na zwarcia (np. warsztaty, garaże).
• Czy wyłącznik jest kompatybilny z osprzętem modułowym innych producentów? Tak, wyłącznik serii System pro M compact zaprojektowany jest zgodnie z normami międzynarodowymi i jest kompatybilny z większością osprzętu modułowego dostępnego na rynku.
