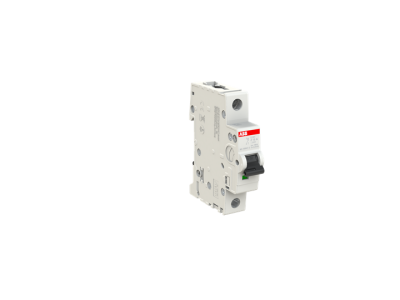

Wyłącznik nadprądowy 1P Z 16A 6kA, S201-Z16 | 2CDS251001R0468 ABB

Alternatywny kod produktu: 2CDS251001R0468

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy Z 16A 6kA (symbol 2CDS251001R0468) z serii S201 to automatyczny element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Opatentowany zacisk łączący z płytką naciskową gwarantuje pewny kontakt elektryczny oraz szybki montaż. Przeznaczony do współpracy z przewodami o przekroju do 35 mm², co czyni go uniwersalnym rozwiązaniem w instalacjach mieszkaniowych i przemysłowych.

• Zakres prądowy 16A: Optymalny dla zabezpieczenia gniazd, oświetlenia lub mniejszych odbiorników w układach 1-fazowych.
• Moc zwarciowa 6kA: Wysoka zdolność wyłączania zwarć chroni instalację przed poważnymi uszkodzeniami.
• Opatentowany zacisk z płytką naciskową: Umożliwia szybkie i pewne podłączenie przewodów bez ryzyka poluzowania – minimalizuje straty kontaktowe.
• Przekrój do 35 mm²: Kompatybilny z szerokim zakresem kabli, pozwala na elastyczne projektowanie instalacji.
• Otwór przyłączowy nad szyną fazową: Ułatwia okablowanie i poprawia czytelność schematów montażowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, EN 60898-1 oraz VDE 0641-11. Posiada certyfikację CE oraz szereg międzynarodowych zatwierdzeń, co potwierdza jego wysoką jakość i niezawodność.

Zastosowanie

Wyłącznik nadprądowy 1P Z 16A 6kA znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnej ochrony przed przeciążeniami i zwarciami.

• Zabezpieczanie obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych.
• Ochrona linii zasilających drobny osprzęt przemysłowy (np. sterowniki, czujniki).
• Instalacje maszyn i urządzeń zasilanych 1-fazowo o mocy do 3,7 kW.
• Układy rozdzielcze w szafach sterowniczych i tablicach elektrycznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Urządzenie należy zamontować na szynie DIN 35 mm, zachowując odpowiednie odstępy między sąsiednimi aparatami. Zaciski przyłączeniowe należy dokręcać z zalecanym momentem siły (patrz dokumentacja techniczna) w celu zapewnienia optymalnego kontaktu i minimalizacji ryzyka zwarcia. Przed uruchomieniem sprawdzić poprawność podłączenia przewodów i brak luzów.

FAQ

• Czy wyłącznik S201-Z16 nadaje się do ochrony obwodów 3-fazowych? Nie – jest to wyłącznik 1-biegunowy przeznaczony wyłącznie do instalacji 1-fazowych. Do zabezpieczenia układów 3-fazowych zalecane są aparaty wielobiegunowe.
• Jaki jest zalecany moment dokręcania zacisków? Dokładna wartość nie została podana w danych produktu. Należy zapoznać się z dokumentacją techniczną producenta lub postępować zgodnie z normami instalacyjnymi (np. PN-HD 60364-5-51).
• Czy wyłącznik posiada wyzwalacz zwarciowy? Tak – model Z oznacza wyłącznik z charakterystyką zwarciową, reagujący na zwarcia z maksymalną mocą wyłączeniową 6kA.
