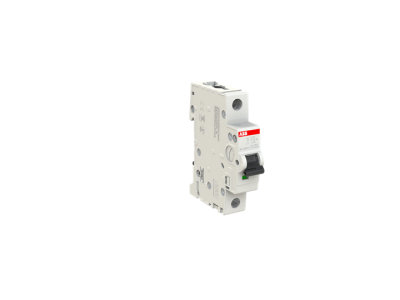

Wyłącznik nadprądowy 1P Z 10A 6kA, S201-Z10 | 2CDS251001R0428 ABB

Alternatywny kod produktu: 2CDS251001R0428

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy Z 10A 6kA (symbol 2CDS251001R0428) z serii S201-Z10 to zaawansowane zabezpieczenie obwodów elektrycznych przed zwarciami i przeciążeniami. Charakterystyka Z zapewnia szybką reakcję na niewielkie prądy upływowe, co czyni go idealnym rozwiązaniem do ochrony wrażliwych obwodów elektronicznych i oświetleniowych. Wyposażony w innowacyjny zacisk łączący z płytką naciskową gwarantuje pewny kontakt i łatwy montaż, nawet przy dużych przekrojach przewodów (do 35 mm²).

• Charakterystyka Z (10A): Szybka reakcja na drobne prądy upływowe – chroni obwody o wysokiej wrażliwości (np. oświetlenie LED, układy elektroniczne).
• Moc zwarciowa 6kA: Wysoka zdolność wyłączania zwarć zapewnia niezawodną ochronę nawet w mocnych instalacjach.
• Zacisk łączący z płytką naciskową: Umożliwia szybki i bezpieczny montaż, redukując ryzyko poluzowania się przewodu podczas eksploatacji.
• Przekrój przewodów do 35 mm²: Możliwość bezpośredniego podłączenia grubych przewodów bez konieczności stosowania dodatkowych akcesoriów.
• Otwór przyłączowy nad szyną fazową: Ułatwia okablowanie i zapewnia lepszą widoczność podczas instalacji.

Zgodność z Normami

Wyłącznik spełnia międzynarodowe normy bezpieczeństwa, w tym normy IEC/EN 60898-1 oraz IEC/EN 60947-2. Zapewnia zgodność z dyrektywami Unii Europejskiej i posiada oznakowanie CE. Przechodzi rygorystyczne testy jakości, potrójnie weryfikowane przed dostawą.

Zastosowanie

Wyłącznik nadprądowy 1P Z 10A 6kA S201-Z10 przeznaczony jest do ochrony jednofazowych obwodów elektrycznych o wysokiej wrażliwości na zwarcia i przeciążenia.

• Ochrona obwodów oświetleniowych LED i tradycyjnych – zapobiega uszkodzeniom spowodowanym zwarciami.
• Zabezpieczenie układów elektronicznych (np. zasilaczy, sterowników, falowników) przed przeciążeniami.
• Ochrona obwodów gniazd w instalacjach domowych i biurowych – szczególnie w miejscach narażonych na zwarcia.
• Stosowanie w instalacjach przemysłowych do zabezpieczania wrażliwych maszyn i urządzeń.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Wyłącznik należy montować na szynie DIN 35 mm, zachowując odpowiednie odstępy między sąsiednimi aparatami (zgodnie z dokumentacją). Przewody podłączać do zacisków zgodnie z oznaczeniami L (faza) i N (neutralny), dbając o odpowiedni moment dokręcenia (zalecane 2 Nm). Po montażu przeprowadzić test funkcjonalny – kilkukrotnie załączyć i wyłączyć wyłącznik, aby upewnić się o prawidłowej pracy mechanizmu.

FAQ

• Czym różni się charakterystyka Z od B lub C? Charakterystyka Z charakteryzuje się bardzo szybką reakcją na niewielkie przeciążenia (między 2 a 3 razy prąd znamionowy), co czyni ją idealną do ochrony wrażliwych obwodów elektronicznych. W odróżnieniu od charakterystyki B (3–5 In) lub C (5–10 In), Z minimalizuje ryzyko uszkodzeń delikatnych komponentów.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Do zacisku wyłącznika można bezpośrednio podłączyć przewody o przekroju do 35 mm². W przypadku większych przekrojów zaleca się stosowanie odpowiednich końcówek kablowych.
• Czy wyłącznik nadaje się do montażu na szynie DIN? Tak, wyłącznik zaprojektowany jest do montażu na standardowej szynie DIN 35 mm, co ułatwia integrację z rozdzielnicami i szafami rozdzielczymi.
