Wyłącznik nadprądowy 1P Z 1,6A 6kA, S201-Z1,6 | 2CDS251001R0258 ABB

Alternatywny kod produktu: 2CDS251001R0258

Opis i Kluczowe Cechy

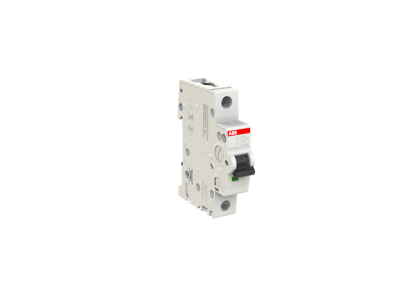

Wyłącznik nadprądowy 1-biegunowy (1P) z serii S201-Z1,6 (symbol 2CDS251001R0258) o prądzie znamionowym 1,6A i zdolności wyłączalnej 6kA stanowi kluczowy element ochrony instalacji elektrycznych przed zwarciami i przeciążeniami. Zaprojektowany z myślą o montażu na szynie TH35, charakteryzuje się kompaktową budową i wysoką niezawodnością działania.

• Prąd znamionowy 1,6A: Idealny do zabezpieczania obwodów o małym obciążeniu, takich jak oświetlenie LED, czujniki lub niewielkie urządzenia pomiarowe.
• Zdolność wyłączalna 6kA: Zapewnia skuteczną ochronę nawet w przypadku zwarć o dużym prądzie, minimalizując ryzyko uszkodzeń instalacji.
• 1-biegunowa konstrukcja (1P): Umożliwia selektywną ochronę pojedynczych obwodów fazowych w układach jednofazowych.
• Opatentowany zacisk łączący z płytką naciskową: Ułatwia szybki i bezpieczny montaż przewodów o przekroju do 35mm², zapewniając pewny kontakt elektryczny.
• Otwór przyłączowy nad szyną fazową: Poprawia widoczność podczas okablowania i ułatwia dostęp narzędziom montażowym.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym PN-EN 60898-1, PN-EN 60947-2 oraz IEC 60947-2. Przeszedł rygorystyczne testy jakości i wydajności, co potwierdza jego niezawodność i bezpieczeństwo użytkowania. Posiada certyfikację CE oraz liczne zatwierdzenia międzynarodowe.

Zastosowanie

Wyłącznik nadprądowy S201-Z1,6 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach mieszkaniowych, komercyjnych i przemysłowych, gdzie wymagana jest precyzyjna ochrona przed zwarciami i przeciążeniami.

• Zabezpieczanie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających czujniki, regulatory i urządzenia automatyki w systemach sterowania.
• Stosowanie w rozdzielnicach przemysłowych do ochrony obwodów pomocniczych o małym poborze mocy.
• Bezpieczne zasilanie urządzeń pomiarowych i laboratoryjnych wymagających stabilnego napięcia.
• Ochrona obwodów gniazd wtykowych w pomieszczeniach o podwyższonym ryzyku zwarcia (np. warsztaty, garaże).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy zamontować na szynie TH35 w rozdzielnicy, upewniając się o prawidłowym położeniu (wskaźnik ON/OFF skierowany w górę). Przewody podłączyć do zacisków zgodnie z oznaczeniami L (faza) i N (neutralny), stosując odpowiednie momenty dokręcania (zalecane 2Nm). Po montażu przeprowadzić test działania przez kilkukrotne załączenie i wyłączenie.

FAQ

• Czy wyłącznik nadaje się do montażu w obwodach trójfazowych? Tak, jednak chroni tylko jeden biegun (fazę). Do ochrony wszystkich trzech faz w układzie trójfazowym należy zastosować trzy wyłączniki 1-biegunowe lub jeden 3-biegunowy.
• Jaki jest maksymalny przekrój przewodu podłączanego bezpośrednio? Wyłącznik pozwala na podłączenie przewodów o przekroju do 35mm² przy użyciu standardowego zacisku.
• Czy wyłącznik posiada wyzwalacz termiczny? Tak, wyposażony jest w wyzwalacz termiczny reagujący na przeciążenia oraz wyzwalacz elektromagnetyczny do ochrony przed zwarciami.
