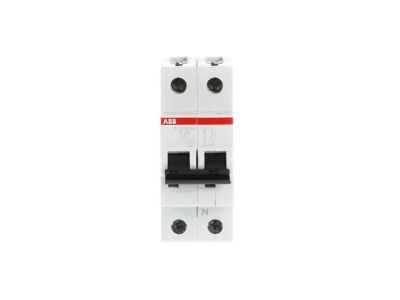

Wyłącznik nadprądowy 1P+N C 25A 10kA, S201M-C25NA | 2CDS271103R0254 ABB

Alternatywny kod produktu: 2CDS271103R0254

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1P+N C 25A (symbol 2CDS271103R0254) z serii System pro M compact S201M to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Charakterystyka C zapewnia optymalne działanie w obwodach oświetleniowych i gniazdkowych, gdzie występują umiarkowane prądy rozruchowe. Posiada znamionową zdolność wyłączania 10kA przy napięciu 230/400V AC, co gwarantuje skuteczną ochronę nawet w wymagających warunkach.

• Charakterystyka C: Szybka reakcja na zwarcia i przeciążenia – idealna do zabezpieczenia obwodów oświetleniowych, gniazd wtykowych i małych odbiorników indukcyjnych.
• 1P+N (1-biegunowy + neutralny): Ochrona pojedynczego obwodu fazowego wraz z przewodem neutralnym, oszczędzając miejsce w rozdzielnicy.
• Znamionowa zdolność wyłączania 10kA: Skuteczne przerwanie zwarcia o prądzie do 10kA, minimalizując ryzyko uszkodzeń instalacji i pożaru.
• Mechanizm wyzwalania termicznego i elektromechanicznego: Kompleksowa ochrona – termiczny chroni przed przeciążeniami, elektromechaniczny reaguje natychmiastowo na zwarcia.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdzenie wysokiej jakości i bezpieczeństwa użytkowania w instalacjach domowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymogi norm międzynarodowych IEC/EN 60898-1 (dla wyłączników instalacyjnych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej i sterowniczej). Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S201M-C25NA przeznaczony jest do ochrony pojedynczych obwodów jednofazowych, gdzie wymagana jest skuteczna ochrona przed przeciążeniem i zwarciem.

• Zabezpieczenie obwodów oświetleniowych w mieszkaniach, biurach i budynkach użyteczności publicznej.
• Ochrona gniazd wtykowych w instalacjach domowych i biurowych przed przeciążeniem spowodowanym podłączeniem zbyt wielu urządzeń.
• Zastosowanie w małych rozdzielnicach przemysłowych do ochrony obwodów zasilających maszyny o niewielkim poborze mocy.
• Instalacje klimatyzacyjne i wentylacyjne – zabezpieczenie przed zwarciem w obwodach sterowania.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować w szynę DIN w rozdzielnicy, pamiętając o odpowiednim doborze momentu dokręcania śrub (zgodnie z dokumentacją techniczną). Przewody fazowy i neutralny podłączać do odpowiednich zacisków oznaczonych literami L i N. Po montażu przeprowadzić próbę zadziałania – wyzwolenie ręczne i automatyczne.

FAQ

• Co oznacza charakterystyka C w wyłączniku nadprądowym? Charakterystyka C określa zakres prądów zwarciowych, przy których wyłącznik reaguje z opóźnieniem (5–10-krotność prądu znamionowego). Przeznaczona jest do ochrony obwodów z odbiornikami o umiarkowanych prądach rozruchowych, np. oświetlenie, gniazda wtykowe.
• Jakie jest przeznaczenie styku 1P+N? Wyłącznik 1P+N chroni pojedynczy obwód fazowy wraz z przewodem neutralnym, co pozwala na oszczędność miejsca w rozdzielnicy i uproszczenie montażu w instalacjach jednofazowych.
• Czy wyłącznik posiada możliwość montażu styku pomocniczego? Tak, do serii S200M (w tym S201M-C25NA) można zamontować styk pomocniczy od dołu, co pozwala na zaoszczędzenie 50% miejsca w rozdzielnicy.
