Wyłącznik nadprądowy 400V 15kA, 3-bieg., B, 20A, głęb.=70mm | 5SY7320-6 Siemens

Alternatywny kod produktu: 5SY73206

Opis i Kluczowe Cechy

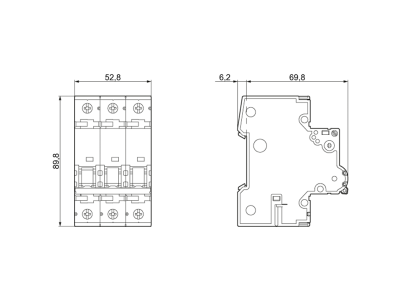

Wyłącznik nadprądowy Siemens SENTRON 5SY7320-6 to trójbiegunowe urządzenie ochronne o prądzie znamionowym 20 A i napięciu 400 V. Dzięki zdolności wyłączeniowej do 15 kA zapewnia skuteczną ochronę przed zwarciami w instalacjach przemysłowych i budynkowych. Kompaktowa głębokość 70 mm ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.

• Prąd znamionowy 20 A i charakterystyka B: zaprojektowany do ochrony obwodów o umiarkowanym obciążeniu (np. gniazda wtyczkowe, oświetlenie) – natychmiastowe wyzwalanie przy 3–5 krotności prądu znamionowego.
• Zdolność wyłączeniowa 15 kA: wysoka odporność na prądy zwarciowe, co gwarantuje niezawodne odcięcie uszkodzonego obwodu i minimalizuje ryzyko uszkodzenia instalacji.
• Montaż bez użycia narzędzi: podwójny suwak umożliwia szybkie osadzenie i demontaż na szynie DIN TH35.
• Dwukomorowy zacisk: umożliwia wygodne podłączenie zarówno przewodów sztywnych, jak i linkowych oraz szyn zbiorczych, bez konieczności stosowania specjalnych adapterów.
• Uniwersalny system akcesoriów: zgodny z całą rodziną 5SY, co upraszcza rozbudowę i konfigurację rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SY7320-6 spełnia wymagania obowiązujących norm europejskich dotyczących ochrony obwodów elektrycznych. Posiada certyfikat CE – zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Urządzenie przeznaczone do ochrony przewodów instalacji przed skutkami przeciążeń i zwarć w obwodach prądu przemiennego o napięciu do 400 V. Sprawdzi się w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych i odbiorników o łącznej mocy do ok. 4,6 kW (przy napięciu 230 V) w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii oświetleniowych w instalacjach komercyjnych i przemysłowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako wyłącznik nadprądowy o charakterystyce B dla obwodów o niskim prądzie udarowym.
• Element kompaktowych systemów rozdzielczych SENTRON w szafach sterowniczych i rozdzielnicach piętrowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Urządzenie mocuje się na szynie DIN TH35 (35 mm). Podłączenie przewodów wykonuje się zgodnie z dokumentacją techniczną producenta – zalecany moment dokręcania zacisków podany jest w instrukcji. Przekrój przewodów dobierać do prądu znamionowego 20 A i spodziewanego obciążenia. Po zakończeniu montażu sprawdzić poprawność działania wyzwalacza.

FAQ

• Czy wyłącznik nadprądowy 5SY7320-6 posiada sygnalizację zadziałania? Urządzenie wyposażone jest w wizualny wskaźnik pozycji styków – czerwony/zielony pasek informujący o stanie wyzwolenia (czerwony = wyzwolony).
• Jaki jest stopień ochrony obudowy (IP)? Wyłącznik przeznaczony jest do montażu wewnątrz rozdzielnicy. W wykonaniu podstawowym nie posiada własnej obudowy – stopień ochrony zależy od zastosowanej szafy (najczęściej IP2X lub wyższy). Producent nie podaje odrębnego IP dla samego aparatu.
• Czy mogę użyć tego wyłącznika w obwodzie z silnikiem? Charakterystyka B jest zalecana głównie do obwodów rezystancyjnych i małych obciążeń indukcyjnych (oświetlenie, gniazda). Dla silników lepiej stosować charakterystykę C (wyższy prąd rozruchowy). Zastosowanie w obwodzie silnika może prowadzić do nieuzasadnionych wyłączeń – należy dobrać odpowiednią charakterystykę.
