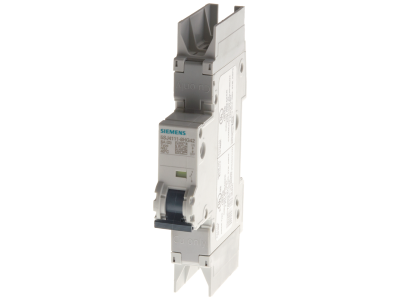

Wyłącznik nadmiarowoprądowy 10KA, 1-bieg., D20A, zgodny z UL 489 - 277V | 5SJ4120-8HG42 Siemens

Alternatywny kod produktu: 5SJ41208HG42

Opis i Kluczowe Cechy

Wyłącznik nadmiarowoprądowy o symbolu 5SJ4120-8HG42 to jednobiegunowe urządzenie ochronne o prądzie znamionowym 20 A i charakterystyce D, zaprojektowane do zabezpieczania obwodów przed skutkami przeciążeń i zwarć. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczną ochronę nawet w sieciach o wysokim potencjale zakłóceń, a napięcie znamionowe 277 V umożliwia pracę w instalacjach zgodnych z amerykańskim standardem UL. Kompaktowa konstrukcja (1 moduł szerokości 18 mm) ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 20 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążenia styków.
• Charakterystyka D (10–20 In): Zaprojektowana do zabezpieczania odbiorników o wysokim prądzie rozruchu, takich jak silniki, transformatory czy przetwornice.
• Zdolność zwarciowa 10 kA: Skutecznie przerywa prądy zwarciowe do 10 000 A, minimalizując ryzyko uszkodzenia instalacji i pożaru.
• Napięcie znamionowe 277 V AC: Przystosowany do pracy w instalacjach trójfazowych z napięciem fazowym 277 V (często stosowanych w Ameryce Północnej).
• Zgodność z UL 489: Potwierdza spełnienie rygorystycznych wymogów bezpieczeństwa i niezawodności obowiązujących na rynku amerykańskim.

Zgodność z Normami

Wyłącznik nadmiarowoprądowy 5SJ4120-8HG42 jest zgodny z normą UL 489 (wyłączniki nadmiarowoprądowe dla instalacji). Produkt oznaczony znakiem CE, co potwierdza zgodność z wymogami Unii Europejskiej. Posiada certyfikację umożliwiającą stosowanie zarówno w instalacjach europejskich, jak i amerykańskich.

Zastosowanie

Uniwersalna charakterystyka D i wysoka zdolność zwarciowa czynią ten wyłącznik idealnym wyborem do ochrony obwodów o dużych prądach rozruchowych oraz wymagających obciążeń. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów silnikowych i napędów – redukuje ryzyko wyłączeń przy rozruchu.
• Zabezpieczenie transformatorów, przetwornic i dławików w automatyce przemysłowej.
• Ochrona linii oświetleniowych LED dużej mocy oraz sterowników PLC wymagających stabilnych parametrów.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków komercyjnych oraz obiektów przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika nadmiarowoprądowego 5SJ4120-8HG42 powinien być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy, zachowując odstępy wentylacyjne zgodnie z dokumentacją. Przekrój przewodów należy dobrać do prądu znamionowego 20 A oraz warunków zwarciowych (zalecany min. 2,5 mm² przy Cu). Moment dokręcania zacisków oraz długość odizolowania przewodu – zgodnie z instrukcją producenta.

FAQ

• Czy wyłącznik nadaje się do ochrony silników? Tak, charakterystyka D (10–20 In) jest specjalnie przewidziana do zabezpieczania obwodów z odbiornikami o dużych prądach rozruchowych, np. silników indukcyjnych, sprężarek czy pomp.
• Jakie napięcie znamionowe ma ten wyłącznik? Napięcie znamionowe wynosi 277 V AC, co jest typowe dla instalacji amerykańskich (trójfazowych z napięciem fazowym 277 V). W sieciach europejskich (230/400 V) również może być stosowany, ale warto sprawdzić zgodność z lokalnymi przepisami.
• Jaka jest zdolność zwarciowa urządzenia? Wyłącznik posiada zdolność zwarciową 10 kA, co oznacza, że jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości do 10 000 amperów przy napięciu 277 V.
