Wyłącznik nadprądowy uniwersalny DC 880V AC 400V 10kA, 4-bieg., B, 20A | 5SY5420-6 Siemens

Alternatywny kod produktu: 5SY54206

Opis i Kluczowe Cechy

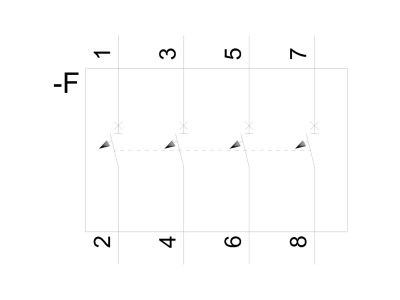

Wyłącznik nadprądowy Siemens SENTRON 5SY5420-6 to uniwersalny kompaktowy aparat ochronny 4-biegunowy, przeznaczony do zabezpieczania obwodów przed zwarciem i przeciążeniem. Dzięki prądowi znamionowemu 20 A oraz charakterystyce B zapewnia bezpieczną pracę instalacji w budynkach mieszkalnych, użytkowych i przemysłowych. Napięcie znamionowe 400 V AC i 880 V DC oraz zdolność zwarciowa 10 kA umożliwiają stosowanie zarówno w sieciach trójfazowych, jak i w obwodach stałoprądowych (np. fotowoltaika). Montaż na szynie TH35 bez użycia narzędzi dzięki podwójnemu suwakowi.

• Prąd znamionowy 20 A: zabezpiecza obwody o znacznym obciążeniu przed przeciążeniem i zwarciem, minimalizując ryzyko przegrzania przewodów.
• Charakterystyka B: szybkie wyzwalanie przy prądach zwarciowych 3–5 In – idealna do ochrony linii z urządzeniami elektronicznymi i sterownikami.
• Uniwersalność AC/DC (400 V AC / 880 V DC): jeden wyłącznik do obwodów przemiennych i stałoprądowych, upraszcza magazyn i instalację.
• Zdolność zwarciowa 10 kA: wysoka odporność na prądy zwarciowe, zapewniająca niezawodność w sieciach z dużymi mocami zwarciowymi.
• Beznarzędziowy montaż i dwukomorowy zacisk: szybki montaż na szynie DIN TH35, możliwość dowolnej kombinacji przewodów i szyny zbiorczej.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SY5420-6 spełnia wymagania europejskich norm bezpieczeństwa, posiada certyfikat CE. Produkt zaprojektowany zgodnie z obowiązującymi standardami DIN dla aparatury modułowej, co gwarantuje jego niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Uniwersalny charakter wyłącznika 5SY5420-6 sprawia, że znajduje zastosowanie w wielu rodzajach instalacji – od domowych po przemysłowe. Poniżej przedstawiono typowe scenariusze użycia:

• Ochrona obwodów odbiorników trójfazowych (silniki, piece, klimatyzatory) w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie obwodów stałoprądowych w systemach fotowoltaicznych (stringi paneli, inwertery) oraz instalacjach akumulatorowych (DC).
• Ochrona linii zasilających sterowniki PLC, przekaźniki i aparaturę sterowniczą w szafach automatyki.
• Stosowany w budynkach użyteczności publicznej (biura, szpitale) jako podstawowy wyłącznik nadprądowy w tablicach rozdzielczych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego SENTRON 5SY5420-6 może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed pracami bezwzględnie odłącz napięcie w obwodzie. Zaciski dwukomorowe umożliwiają podłączenie przewodów o przekroju dobranym do prądu znamionowego – zgodnie z dokumentacją producenta. Moment dokręcania śrub zaciskowych należy stosować według zaleceń na obudowie (typowe 2–3 Nm). Nie przekraczaj dopuszczalnego przekroju przewodów (zwykle do 25 mm²).

FAQ

• Czy wyłącznik 5SY5420-6 nadaje się do ochrony obwodów fotowoltaicznych (DC)? Tak, przystosowany jest do napięcia stałego do 880 V DC. Należy jednak pamiętać, że charakterystyka B dedykowana jest do obwodów o małych prądach rozruchowych; w fotowoltaice często stosuje się charakterystykę C – skonsultuj dobór z projektantem.
• Jaka jest zdolność zwarciowa i czy można go stosować w sieciach przemysłowych? Zdolność łączeniowa wynosi 10 kA przy 400 V AC, co wystarcza do większości rozdzielnic w budynkach i lekkim przemyśle. W przypadku wyższych prądów zwarciowych należy zastosować zabezpieczenia nadrzędne (np. bezpieczniki).
• Czy wyłącznik ma sygnalizację zadziałania? Wyłącznik SENTRON 5SY5420-6 posiada mechaniczny wskaźnik położenia styków (czerwony / zielony) na obudowie. Brak wbudowanego podświetlenia. Stan zadziałania można łatwo odczytać wzrokowo.
