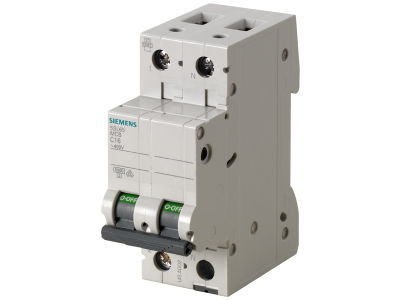

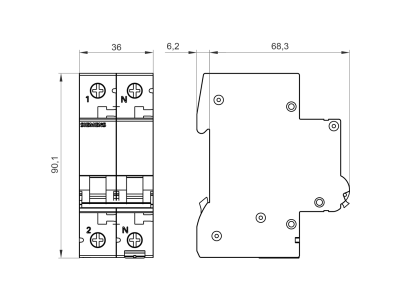

Wyłącznik nadprądowy 230V 6kA, 1+N-bieg., C, 6A | 5SL6506-7 Siemens

Alternatywny kod produktu: 5SL65067

Opis i Kluczowe Cechy

Wyłącznik nadprądowy SENTRON 5SL6506-7 to jednobiegunowy z członem neutralnym (1+N) wyłącznik nadmiarowo-prądowy do ochrony przeciążeniowej i zwarciowej w instalacjach 230V AC. Charakterystyka C i prąd znamionowy 6A zapewniają selektywne wyłączanie obwodów o umiarkowanym prądzie rozruchowym, np. w standardowych obwodach gniazd i oświetlenia w budynkach mieszkalnych i użytkowych. Zdolność zwarciowa 6 kA gwarantuje bezpieczne przerwanie prądów zwarciowych w typowych rozdzielnicach. Urządzenie montowane jest na szynie TH35 (DIN) – instalacja i demontaż odbywają się bez użycia narzędzi, a zasilanie można łatwo podłączyć przez tylną szynę zbiorczą.

• Prąd znamionowy 6 A: Optymalna ochrona obwodów o niedużym obciążeniu, np. oświetlenia, gniazd w pomieszczeniach mieszkalnych – zapobiega przegrzaniu przewodów przy przeciążeniu.
• Charakterystyka wyzwalania C: Wyłączenie zwarciowe w zakresie 5÷10 In – odpowiednia dla odbiorników o wyższych prądach rozruchowych (silniki, transformatory, zasilacze) bez zbędnych wyłączeń przy rozruchu.
• Zdolność zwarciowa 6 kA według IEC/EN 60898: Bezpieczne wyłączanie zwarć w rozdzielnicach o typowych parametrach zwarciowych w budynkach.
• Wersja 1+N (jednobiegunowy + neutralny): Łączy ochronę fazy z rozłączaniem przewodu neutralnego – zwiększa bezpieczeństwo w obwodach jednofazowych (zgodnie z wymogami dla obwodów gniazd wtyczkowych).
• Montaż i demontaż bez narzędzi: Szybka instalacja na szynie TH35 (DIN) oraz proste okablowanie zasilania przez tylną szynę zbiorczą – oszczędność czasu podczas prac instalacyjnych.

Zgodność z Normami

Wyłącznik SENTRON 5SL6506-7 jest zgodny z europejskimi normami dotyczącymi wyłączników nadmiarowo-prądowych (EN 60898-1). Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw niskonapięciowej i EMV. Urządzenie nadaje się do stosowania w instalacjach w budynkach mieszkalnych i użytkowych zgodnie z wymaganiami normy DIN VDE 0100.

Zastosowanie

Wyłącznik nadprądowy 5SL6506-7 sprawdza się w ochronie końcowych obwodów jednofazowych w rozdzielnicach głównych i podrozdzielnicach. Charakterystyka C umożliwia bezpieczną pracę z obciążeniami indukcyjnymi i pojemnościowymi. Typowe zastosowania obejmują:

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych oraz biurach.
• Zabezpieczenie odbiorników o umiarkowanym prądzie rozruchowym: pralki, zmywarki, lodówki, klimatyzatory split, pompy obiegowe.
• Stosowanie w rozdzielnicach natynkowych i podtynkowych w instalacjach jednofazowych (230 V) do 6 A.
• Rozbudowa systemu ochrony o akcesoria, np. łącznik pomocniczy do sygnalizacji stanu lub sterowania.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy – wystarczy zatrzasnąć obudowę bez użycia narzędzi. Przewody podłączać do zacisków śrubowych (przekrój przewodu dobrany do prądu 6A, zalecany 1,5–2,5 mm²). Moment dokręcania zacisków należy sprawdzić w dokumentacji technicznej producenta. Tylną szynę zbiorczą (grzebień) można łatwo umieścić w gnieździe na spodzie wyłącznika. Po zakończeniu prac należy sprawdzić poprawność działania (próba załączenia/wyłączenia).

FAQ

• Czy wyłącznik 5SL6506-7 nadaje się do obwodów z silnikami? Tak, charakterystyka C jest przeznaczona do obwodów z wyższym prądem rozruchowym, np. małych silników jednofazowych (do 6 A). Należy jednak upewnić się, że prąd rozruchowy nie przekracza krótkotrwale 10-krotności prądu znamionowego, a obciążenie ciągłe nie przekracza 6 A.
• Jaki jest stopień ochrony IP wyłącznika? Producent nie podaje w karcie katalogowej stopnia ochrony IP. W rozdzielnicy montowanej typowo w suchych pomieszczeniach urządzenie ma ochronę przed dotykiem montażowym, a właściwy stopień IP zapewnia obudowa rozdzielnicy. W środowisku wilgotnym należy stosować rozdzielnice o odpowiednim IP.
• Czy w wyłączniku można zastosować łącznik pomocniczy? Tak, seria 5SL oferuje szeroką gamę akcesoriów, w tym łącznik pomocniczy do sygnalizacji stanu (np. do sterowania lub zdalnego odczytu). Należy zamontować go zgodnie z instrukcją, na dedykowanym miejscu po prawej stronie wyłącznika.
