Wyłącznik nadprądowy 400V 6kA, 3-bieg., C, 50A, głęb.=70mm | 5SY6350-7 Siemens

Alternatywny kod produktu: 5SY63507

Opis i Kluczowe Cechy

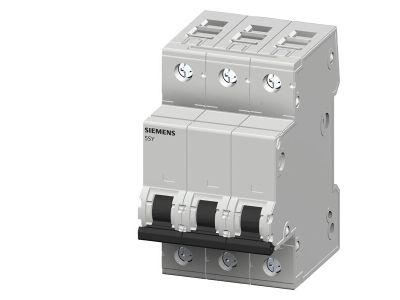

Wyłącznik nadprądowy (nadmiarowo-prądowy) Siemens SENTRON 5SY6350-7 to 3-biegunowe urządzenie ochronne o prądzie znamionowym 50 A i charakterystyce C, przeznaczone do pracy w sieciach 400 V. Dzięki zdolności zwarciowej 6 kA zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami zwarć i przeciążeń. Model o głębokości 70 mm został wyposażony w innowacyjny system podwójnego suwaka umożliwiający montaż i demontaż bez użycia narzędzi oraz dwukomorowy zacisk ułatwiający okablowanie.

• Prąd znamionowy 50 A: Umożliwia bezpieczne zabezpieczenie obwodów o znacznym obciążeniu, np. linii zasilających maszyny lub duże instalacje odbiorcze.
• Charakterystyka C: Selektywne wyzwalanie przy prądach zwarciowych w zakresie 5–10 krotności In – idealna do obwodów z silnikami, transformatorami i urządzeniami o charakterze indukcyjnym.
• Zdolność zwarciowa 6 kA (Icn): Gwarantuje pewne przerwanie prądów zwarciowych w typowych warunkach sieci niskiego napięcia bez ryzyka uszkodzenia aparatu.
• Montaż bez narzędzi – podwójny suwak: Skraca czas instalacji i ułatwia wymianę bez użycia śrubokręta, co jest szczególnie korzystne przy rozbudowie rozdzielnic.
• Dwukomorowy zacisk: Umożliwia łatwe podłączenie zarówno przewodów sztywnych, jak i elastycznych, a także dowolne kombinacje z szyną zbiorczą – eliminuje błędy okablowania.

Zgodność z Normami

Wyłącznik nadprądowy Siemens SENTRON 5SY6350-7 spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi wymogami stawianymi aparaturze modułowej w systemach niskiego napięcia. Wszystkie deklarowane parametry są potwierdzone badaniami typu.

Zastosowanie

Uniwersalny wyłącznik nadprądowy z charakterystyką C sprawdza się w obwodach, gdzie występują prądy rozruchowe lub obciążenia indukcyjne. Zalecany do stosowania w instalacjach budynków mieszkalnych, użytkowych oraz w lekkim przemyśle.

• Ochrona linii zasilających silniki, pompy, wentylatory, sprężarki – charakterystyka C zapobiega niepotrzebnym wyzwoleniom przy rozruchu.
• Zabezpieczenie obwodów gniazd wtyczkowych i odbiorników stałych w halach produkcyjnych oraz warsztatach.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej, gdzie wymagana jest selektywność i niezawodność.
• Instalacje fotowoltaiczne – ochrona obwodów AC po stronie falownika przystosowanych do prądów do 50 A.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP. Urządzenie należy instalować na szynie DIN TH35 (35 mm) w rozdzielnicy zamkniętej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Przekrój przewodów dobierać zgodnie z obciążalnością prądową (min. 16 mm² dla 50 A). Zaciski dokręcać momentem określonym w dokumentacji producenta. Po zamontowaniu sprawdzić poprawność połączeń i działanie wyzwalaczy.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C – wyzwalanie elektromagnetyczne następuje przy prądach od 5 do 10 krotności prądu znamionowego (In). Stosowana do obwodów z silnikami, transformatorami i urządzeniami generującymi krótkie impulsy prądowe.
• Czy wyłącznik można montować bez użycia narzędzi? Tak, model 5SY6350-7 został wyposażony w podwójny suwak, który umożliwia szybki montaż i demontaż na szynie DIN bez konieczności użycia śrubokręta – wystarczy ręczne przesunięcie suwaka.
• Jakie napięcie znamionowe pracy ma ten wyłącznik? Napięcie znamionowe izolacji i pracy wynosi 400 V AC. Urządzenie przeznaczone jest do sieci trójfazowych niskiego napięcia (rozdział TN, TT). Stosowanie w sieciach IT wymaga indywidualnej oceny.
