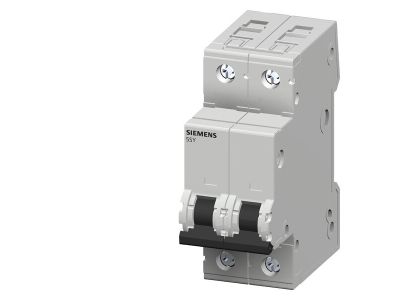

Wyłącznik nadprądowy 400V 6kA, 2-bieg., C, 10A, głęb.=70mm | 5SY6210-7 Siemens

Alternatywny kod produktu: 5SY62107

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 5SY6210-7 to 2-biegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 10A, przeznaczony do napięcia 400V AC. Dzięki zdolności wyłączania 6kA zapewnia skuteczną ochronę przed zwarciami w instalacjach budynkowych i przemysłowych. Głębokość 70 mm ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 10A: gwarantuje bezpieczną pracę w obwodach o średnim obciążeniu, takich jak gniazda wtyczkowe, oświetlenie czy linie zasilające urządzenia biurowe.
• Charakterystyka C: wyzwalanie przy prądach 5–10 krotności In – optymalna dla obciążeń indukcyjnych (silniki, transformatory) oraz instalacji z krótkotrwałymi prądami rozruchowymi.
• Zdolność wyłączania 6kA: umożliwia bezpieczne przerywanie prądów zwarciowych w sieciach o wysokiej mocy zwarciowej, chroniąc przewody i odbiorniki.
• 2-biegunowy (2P): jednoczesne odłączenie fazy i przewodu neutralnego w sieciach TN – zwiększa bezpieczeństwo podczas prac serwisowych.
• Głębokość 70 mm: kompaktowa obudowa pasująca do rozdzielnic o ograniczonej przestrzeni, ułatwia prowadzenie przewodów.

Zgodność z Normami

Wyłącznik nadprądowy 5SY6210-7 jest zgodny z normami IEC oraz posiada aprobatę UL 1077, co uprawnia do stosowania go jako „supplementary protector” w sieciach prądu przemiennego o napięciu do 480 V (wersje 2- i 3-biegunowe) oraz do 277 V (wersje 1-biegunowe). Urządzenie posiada oznakowanie CE.

Zastosowanie

Wyłącznik nadprądowy 5SY6210-7 znajduje zastosowanie w zabezpieczaniu obwodów w instalacjach budynkowych i przemysłowych. Może być wykorzystywany jako wyłącznik główny do odłączania i rozłączania urządzeń spod napięcia oraz współpracować z komponentami dodatkowymi (styki pomocnicze, człony różnicowo-prądowe, wyzwalacze wzrostowe i zanikowe, napędy zdalne).

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych, biurowych i handlowych.
• Zabezpieczenie linii zasilających silniki, pompy, wentylatory oraz inne urządzenia o charakterze indukcyjnym w lekkim przemyśle.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemach TN-S, TN-C-S oraz IT.
• Jako element zabezpieczający w sieciach prądu stałego o napięciu do 60V (np. instalacje fotowoltaiczne, zasilanie awaryjne).

Wskazówki Montażowe

Montaż i konserwację wyłącznika nadprądowego 5SY6210-7 może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego 10A oraz spodziewanego obciążenia. Po montażu sprawdzić poprawność działania oraz ciągłość połączeń ochronnych.

FAQ

• Czy wyłącznik nadprądowy 5SY6210-7 może być stosowany w sieci prądu stałego? Tak, dopuszczalne jest jego użycie w sieciach prądu stałego o napięciu do 60V (szczegóły w dokumentacji technicznej).
• Jaka jest zdolność wyłączania tego modelu? Zdolność wyłączania wynosi 6kA, co zapewnia bezpieczne przerywanie prądów zwarciowych w typowych instalacjach budynkowych i przemysłowych.
• Czy mogę do niego podłączyć styki pomocnicze lub wyzwalacze? Tak, wyłącznik jest przystosowany do współpracy z komponentami dodatkowymi: stykami pomocniczymi, członami różnicowo-prądowymi, wyzwalaczami wzrostowymi i zanikowymi oraz napędami zdalnymi.
