Wyłącznik nadprądowy 400V 6kA, 2-bieg., B, 10A | 5SL6210-6 Siemens

Alternatywny kod produktu: 5SL62106

Opis i Kluczowe Cechy

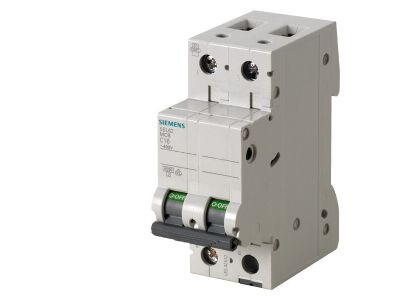

Wyłącznik nadprądowy Siemens SENTRON 5SL6210-6 to dwubiegunowy aparat modułowy o charakterystyce wyzwalania B, prądzie znamionowym 10 A oraz zdolności zwarciowej 6 kA przy napięciu 400 V AC. Przeznaczony do bezpiecznej ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w instalacjach budynków mieszkalnych oraz użytkowych. Szerokość modułu wynosi 2 jednostki (36 mm), co umożliwia łatwy montaż w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 10 A: Optymalna ochrona obwodów o umiarkowanym obciążeniu, np. gniazd wtykowych, oświetlenia czy urządzeń domowych, bez ryzyka zbędnych wyłączeń w warunkach normalnej pracy.
• Charakterystyka B: Szybkie wyzwalanie przy prądach zwarciowych w zakresie 3–5 In – idealna do ochrony linii o charakterze rezystancyjnym i niskiej indukcyjności, minimalizująca uszkodzenia odbiorników.
• Zdolność zwarciowa 6 kA (400 V): Gwarantuje bezpieczne przerwanie prądów zwarciowych w typowych warunkach sieci nn, chroniąc instalację i personel przed skutkami awarii.
• Montaż bez użycia narzędzi: Mechanizm szybkiego zatrzasku na szynę TH35 oraz opcjonalne okablowanie zasilania przez tylną szynę zbiorczą przyspieszają instalację i redukują czas prac.
• Możliwość rozbudowy akcesoriami: Łącznik pomocniczy i inne akcesoria z szerokiej gamy SENTRON pozwalają na sygnalizację stanu, zdalne sterowanie czy rozszerzenie funkcji ochronnych.

Zgodność z Normami

Wyłącznik nadprądowy 5SL6210-6 jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Produkt spełnia wymagania bezpieczeństwa stawiane aparaturze modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Uniwersalna aparatura ochronna przeznaczona do zabezpieczania obwodów odbiorczych w budynkach mieszkalnych, biurowych i lekkiego przemysłu. Sprawdza się w instalacjach wymagających niezawodnej ochrony przeciążeniowej i zwarciowej.

• Ochrona obwodów gniazd wtykowych 230 V w mieszkaniach i lokalach usługowych.
• Zabezpieczenie linii oświetleniowych oraz obwodów sterowania (np. sterowników PLC, siłowników).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej.
• Ochrona indywidualnych odbiorników o mocy do ok. 2,3 kW (przy napięciu 230 V AC).

Wskazówki Montażowe

Montaż i demontaż wyłącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej rozdzielnicy. Urządzenie mocuje się na szynie montażowej TH35 (DIN) przy użyciu zatrzasku – nie wymaga narzędzi. Przekrój podłączanych przewodów należy dobrać zgodnie z prądem znamionowym i normami instalacyjnymi (np. PN-IEC 60364). Moment dokręcania zacisków należy sprawdzić w dokumentacji technicznej producenta. Dopuszcza się korzystanie z tylnej szyny zbiorczej dla uproszczenia okablowania zasilania.

FAQ

• Czy wyłącznik nadprądowy 5SL6210-6 ma sygnalizację zadziałania? Nie, w standardowym wykonaniu wyłącznik nie posiada wbudowanego wskaźnika ani styków pomocniczych. Można je jednak dołożyć za pomocą dedykowanego łącznika pomocniczego z oferty akcesoriów SENTRON.
• Jaki jest stopień ochrony obudowy wyłącznika? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy typowym stopniem ochrony jest IP20. W przypadku stosowania w warunkach narażonych na wilgoć lub pył wymagana jest dodatkowa obudowa o wyższym IP.
• Czy można stosować ten wyłącznik do ochrony silników? Charakterystyka B zalecana jest głównie do obwodów rezystancyjnych i mało indukcyjnych. Do zabezpieczenia silników (wysoki prąd rozruchu) właściwsza będzie charakterystyka C lub D – w przypadku konkretnych zastosowań należy skonsultować dobór z projektantem instalacji.
