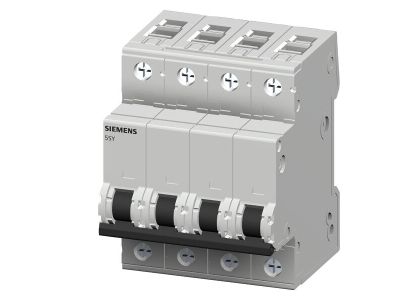

Wyłącznik nadprądowy 400V 15kA, 4-bieg., C, 16A, głęb.=70mm | 5SY7416-7 Siemens

Alternatywny kod produktu: 5SY74167

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens SENTRON 5SY7416-7 to 4-biegunowe urządzenie ochronne o charakterystyce wyzwalania C, przeznaczone do pracy w sieciach 400 V. Dzięki prądowi znamionowemu 16 A i zdolności zwarciowej 15 kA zapewnia skuteczną ochronę obwodów przed skutkami przeciążeń i zwarć. Głębokość 70 mm ułatwia zabudowę w standardowych rozdzielnicach, a konstrukcja z podwójnym suwakiem umożliwia montaż i demontaż bez użycia narzędzi.

• Prąd znamionowy 16 A: Bezpieczna praca w typowych obwodach odbiorczych budynków mieszkalnych i komercyjnych.
• Charakterystyka C: Szybkie wyzwalanie przy prądach zwarciowych, idealna dla obwodów z silnikami i urządzeniami o podwyższonym prądzie rozruchowym.
• Zdolność zwarciowa 15 kA (400 V): Wysoka odporność na skutki zwarć w sieciach o dużym potencjale zwarciowym, zapewniająca ciągłość ochrony.
• 4-biegunowy (3P+N): Kompleksowa ochrona obwodów trójfazowych z przewodem neutralnym.
• Dwukomorowy zacisk i tylna szyna zbiorcza: Elastyczne okablowanie – dowolna kombinacja przewodów i szyn zbiorczych bez ryzyka niewłaściwego połączenia, skraca czas instalacji.
• Montaż bez narzędzi (podwójny suwak): Szybki montaż na szynie DIN oraz łatwy demontaż w przypadku modernizacji rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy SENTRON 5SY7416-7 jest zgodny z europejskimi normami dotyczącymi aparatury modułowej oraz posiada certyfikację CE. Producent deklaruje zgodność z wymaganiami standardów DIN i przepisami bezpieczeństwa obowiązującymi w Unii Europejskiej. Urządzenie przeznaczone jest do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy Siemens 5SY7416-7 znajduje zastosowanie w budynkach mieszkalnych, użytkowych oraz w lekkim przemyśle, wszędzie tam gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem w obwodach trójfazowych z przewodem neutralnym.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach wielorodzinnych i biurowych.
• Zabezpieczenie linii zasilających urządzenia przemysłowe o podwyższonym prądzie rozruchowym (silniki, sprężarki, pompy).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach komercyjnych (sklepy, magazyny).
• Element instalacji w systemach automatyki budynkowej wymagających 4-biegunowego wyłącznika w charakterystyce C.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 16 A zgodnie z normami instalacyjnymi. Moment dokręcania zacisków – stosować się do dokumentacji technicznej producenta. Podwójny suwak umożliwia łatwy demontaż bez narzędzi.

FAQ

• Czy wyłącznik nadprądowy 5SY7416-7 posiada sygnalizację zadziałania? Tak, urządzenie wyposażone jest w mechaniczny wskaźnik pozycji styków (czerwony pasek w okienku), informujący o zadziałaniu zabezpieczenia.
• Jaka jest charakterystyka wyzwalania i dla jakich obwodów jest odpowiednia? Charakterystyka C – wyzwala przy prądzie 5-10 krotności prądu znamionowego. Jest zalecana do obwodów z urządzeniami o podwyższonym prądzie rozruchowym, np. silniki, transformatory, świetlówki.
• Czy wyłącznik można montować w rozdzielnicach z szyną zbiorczą? Tak, dzięki dwukomorowemu zaciskowi możliwe jest podłączenie zarówno przewodów, jak i szyny zbiorczej. Tylna szyna zbiorcza ułatwia okablowanie zasilania – można ją prowadzić z tyłu wyłącznika bez kolizji z kablami.
