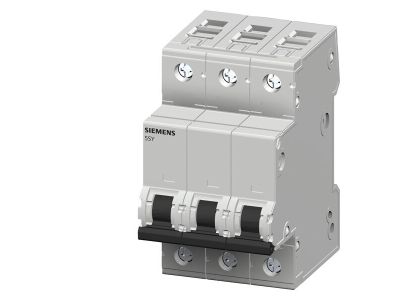

Wyłącznik nadprądowy 400V 10kA, 3-bieg., C, 16A, głęb.=70mm | 5SY4316-7 Siemens

Alternatywny kod produktu: 5SY43167

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 5SY4316-7 to 3-biegunowe urządzenie ochronne o prądzie znamionowym 16A i charakterystyce C, przeznaczone do napięcia 400V. Dzięki zdolności zwarciowej 10kA zapewnia skuteczną ochronę instalacji elektrycznych przed skutkami przeciążeń i zwarć. Głębokość montażowa 70mm ułatwia instalację w standardowych rozdzielnicach.

• Charakterystyka C, prąd znamionowy 16A: Zapewnia selektywne wyzwalanie przy prądach przeciążeniowych i zwarciowych, chroniąc przewody i odbiorniki przed przegrzaniem – optymalne dla obwodów z silnikami i transformatorami.
• Zdolność zwarciowa 10kA (400V): Gwarantuje bezpieczne wyłączenie prądów zwarciowych o dużej wartości, eliminując ryzyko uszkodzenia instalacji i pożaru.
• Napięcie znamionowe 400V AC: Przystosowany do pracy w sieciach trójfazowych o napięciu do 250/440V (zgodnie z danymi producenta).
• 3 bieguny (3P): Umożliwia jednoczesne odłączenie wszystkich trzech faz w jednej obudowie, co upraszcza montaż i oszczędza miejsce w rozdzielnicy.

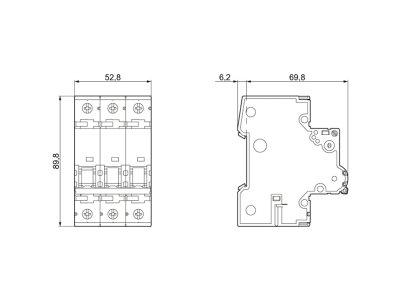

• Głębokość 70mm: Kompaktowa zabudowa – pasuje do standardowych szaf sterowniczych i rozdzielnic niezależnie od głębokości modułów dodatkowych.

Zgodność z Normami

Urządzenie spełnia wymagania norm IEC (zgodnie z deklaracją producenta) oraz posiada aprobatę UL 1077, co umożliwia stosowanie go jako supplementary protector w sieciach prądu przemiennego AC do 480V (dla wersji 2- i 3-biegunowej) oraz 277V (dla 1-biegunowej). Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 5SY4316-7 przeznaczony jest do ochrony obwodów w instalacjach budynkowych, przemysłowych oraz jako wyłącznik główny do odłączania i rozłączania urządzeń spod napięcia. Sprawdzi się wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa.

• Ochrona linii kablowych i odbiorników w instalacjach mieszkaniowych, biurowych i komercyjnych (obwody gniazd, oświetlenia, siły).
• Zabezpieczenie obwodów silnikowych, transformatorów i innych odbiorników o podwyższonym prądzie rozruchowym (dzięki charakterystyce C).
• Stosowanie jako wyłącznik główny w rozdzielnicach, umożliwiający bezpieczne odłączenie napięcia w trakcie prac serwisowych.
• Praca w sieciach prądu stałego o napięciu do 60V DC (zgodnie z danymi producenta).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy, z zachowaniem odpowiedniej głębokości zabudowy (70mm). Przekrój przewodów dobierz do prądu znamionowego 16A, a moment dokręcania zacisków stosuj według zaleceń producenta (dokumentacja produktu).

FAQ

• Czy wyłącznik nadprądowy 5SY4316-7 można stosować w obwodach z silnikami? Tak, charakterystyka C jest dedykowana do obwodów, w których występują podwyższone prądy rozruchowe (np. silniki, transformatory). Wyzwalanie następuje przy prądzie 5–10 razy większym od prądu znamionowego, co zapobiega nieuzasadnionym zadziałaniom podczas rozruchu.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa wynosi 10kA przy napięciu 400V AC. Oznacza to, że urządzenie jest w stanie bezpiecznie wyłączyć prąd zwarciowy do 10 000 A bez uszkodzenia.
• Czy wyłącznik nadprądowy sprawdzi się w sieci prądu stałego? Tak, zgodnie z danymi producenta dopuszczalne jest stosowanie go w sieciach prądu stałego o napięciu do 60V DC. Należy jednak pamiętać, że parametry wyzwalania mogą różnić się od pracy w AC – szczegóły w dokumentacji technicznej.
