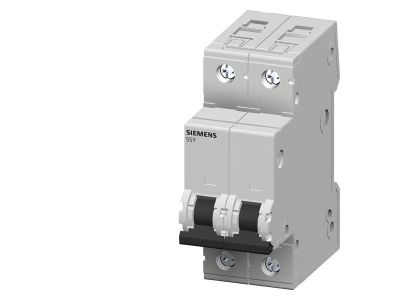

Wyłącznik nadprądowy 400V 10kA, 2-bieg., C, 6A, głęb.=70mm | 5SY4206-7 Siemens

Alternatywny kod produktu: 5SY42067

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens 5SY4206-7 to dwubiegunowe urządzenie ochronne o charakterystyce C i prądzie znamionowym 6 A, przeznaczone do sieci prądu przemiennego 400 V. Dzięki zdolności wyłączania zwarciowego 10 kA zapewnia skuteczną ochronę instalacji i odbiorników przy dużych prądach zakłóceniowych. Głębokość zabudowy 70 mm ułatwia montaż w standardowych rozdzielnicach modułowych. Model ten umożliwia rozbudowę o akcesoria, takie jak styki pomocnicze, człony różnicowo-prądowe czy wyzwalacze, co zwiększa elastyczność systemu.

• Prąd znamionowy 6 A: Gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, chroniąc przewody i odbiorniki przed przeciążeniem.
• Charakterystyka C (5–10×Iₙ): Zapewnia selektywne wyzwalanie przy prądach rozruchowych silników i urządzeń indukcyjnych, minimalizując ryzyko zbędnych wyłączeń.
• Zdolność wyłączania 10 kA: Skutecznie przerywa prądy zwarciowe w sieciach o dużej mocy zwarciowej, chroniąc instalację przed uszkodzeniem.
• Napięcie znamionowe 400 V AC (2-biegunowy): Umożliwia stosowanie w sieciach trójfazowych (przewód międzyfazowy) oraz w obwodach jednofazowych 230 V.
• Głębokość 70 mm i kompatybilność z akcesoriami: Ułatwia montaż w rozdzielnicach o standardowych wymiarach oraz pozwala na późniejszą rozbudowę o styki pomocnicze, wyzwalacze wzrostowe/zanikowe i napędy zdalne.

Zgodność z Normami

Wyłącznik nadprądowy 5SY4206-7 jest zgodny z normami IEC oraz posiada aprobatę UL 1077, co umożliwia stosowanie go jako supplementary protector w sieciach prądu przemiennego do 480 V (dla wersji 2- i 3-biegunowych) oraz do 277 V (dla wersji 1-biegunowej). Urządzenie dopuszczone jest również do pracy w sieciach prądu stałego o napięciu do 60 V.

Zastosowanie

Wyłącznik nadprądowy Siemens 5SY4206-7 znajduje zastosowanie w ochronie obwodów końcowych oraz jako łącznik główny w instalacjach budynkowych i przemysłowych. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie silników oraz odbiorników o charakterze indukcyjnym w maszynach i urządzeniach przemysłowych.
• Rola wyłącznika głównego do odłączania i rozłączania urządzeń spod napięcia podczas prac serwisowych.
• Budowa rozdzielnic sterowniczych i automatyki budynkowej z możliwością rozbudowy o moduły dodatkowe.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (35 mm). Przed montażem należy sprawdzić moment dokręcania zacisków zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do rzeczywistego prądu obciążenia, uwzględniając obciążalność długotrwałą. Po zamontowaniu zaleca się sprawdzenie poprawności połączeń oraz przeprowadzenie próby zadziałania.

FAQ

• Czy wyłącznik nadprądowy 5SY4206-7 nadaje się do sieci prądu stałego? Tak, zgodnie z danymi producenta urządzenie może być stosowane w sieciach DC o napięciu do 60 V.
• Jaki stopień ochrony ma ten wyłącznik? W standardowych warunkach pracy wewnątrz rozdzielnicy modułowej stopień ochrony wynosi zazwyczaj IP20 – typowy dla aparatury modułowej przeznaczonej do montażu w suchych pomieszczeniach.
• Czy można do niego podłączyć styki pomocnicze lub inne akcesoria? Tak, wyłącznik został zaprojektowany do współpracy z komponentami dodatkowymi, takimi jak styki pomocnicze, człony różnicowo-prądowe, wyzwalacze wzrostowe i zanikowe oraz napędy zdalne, co rozszerza jego funkcjonalność.
