Wyłącznik nadprądowy 400V 15kA, 3-bieg., D, 63A, głęb.=70mm | 5SY7363-8 Siemens

Alternatywny kod produktu: 5SY73638

Opis i Kluczowe Cechy

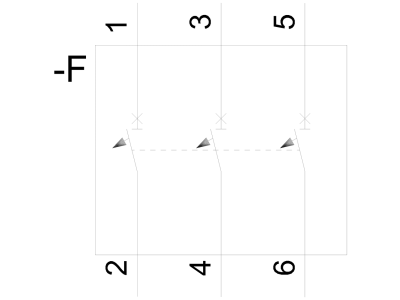

Wyłącznik nadprądowy Siemens SENTRON 5SY7363-8 to trójbiegunowe urządzenie ochronne z charakterystyką D, przystosowane do napięcia 400 V i prądu znamionowego 63 A. Dzięki zdolności wyłączania zwarciowej 15 kA zapewnia skuteczną ochronę w instalacjach o podwyższonych wymaganiach, w tym w obwodach silnikowych i transformatorowych. Głębokość 70 mm ułatwia montaż w standardowych rozdzielnicach.

• Charakterystyka D: Opóźnione zadziałanie pozwala na przepływ wysokich prądów rozruchowych (np. silników, transformatorów) bez zbędnych wyłączeń, a jednocześnie skutecznie zabezpiecza przed zwarciem.
• Zdolność zwarciowa 15 kA: Gwarantuje bezpieczne wyłączenie nawet przy bardzo wysokich prądach zwarciowych, chroniąc instalację i odbiorniki.
• Montaż bez narzędzi (podwójny suwak): Szybka instalacja i demontaż na szynie TH35, co skraca czas prac i ułatwia modernizacje.
• Dwukomorowy zacisk: Umożliwia podłączenie zarówno przewodów, jak i szyny zbiorczej (zasilanie od góry lub od dołu) bez konieczności stosowania dodatkowych adapterów.
• Tylna szyna zbiorcza: Uproszczone okablowanie zasilania – możliwość podłączenia zasilania od tyłu urządzenia, co zwiększa porządek w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy 5SY7363-8 został zaprojektowany zgodnie z obowiązującymi europejskimi normami dotyczącymi sprzętu ochronnego, posiada certyfikat CE. Spełnia wymagania stawiane aparaturze modułowej stosowanej w budynkach mieszkalnych, użytkowych oraz przemysłowych.

Zastosowanie

Wyłącznik nadprądowy SENTRON z charakterystyką D znajduje zastosowanie przede wszystkim w obwodach, w których występują duże prądy rozruchowe, a standardowe wyłączniki B lub C mogłyby wyłączać się nieprawidłowo.

• Ochrona silników elektrycznych, transformatorów i dławików przed zwarciem i przeciążeniem.
• Zabezpieczenie obwodów oświetleniowych z dużymi prądami załączenia (np. lampy sodowe, LED z zasilaczami impulsowymi).
• Stosowanie w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest wysoka zdolność zwarciowa (15 kA).
• Jako główny wyłącznik przedpomiarowy lub w rozdzielnicach głównych budynków wielorodzinnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN). Przed dokręceniem zacisków należy dostosować przekrój przewodów do prądu znamionowego 63 A oraz obciążeń występujących w obwodzie. Moment dokręcania śrub zacisków – zgodnie z dokumentacją techniczną producenta (zalecany 2,5–3,5 Nm). Należy pamiętać o odpowiedniej segregacji faz (L1, L2, L3) przy podłączaniu przewodów oraz o zasilaniu od strony górnej (lub tylnej szyny zbiorczej).

FAQ

• Do czego służy charakterystyka D w wyłączniku 5SY7363-8? Charakterystyka D oznacza opóźnione wyzwalanie – prąd zadziałania w zakresie zwarciowym wynosi 10–20 krotności prądu znamionowego. Jest przeznaczona do obwodów o wysokich prądach rozruchowych, np. silników indukcyjnych, transformatorów, spawarek. Dzięki temu unika się niepotrzebnych wyłączeń podczas rozruchu, przy zachowaniu pełnej ochrony przed zwarciem.

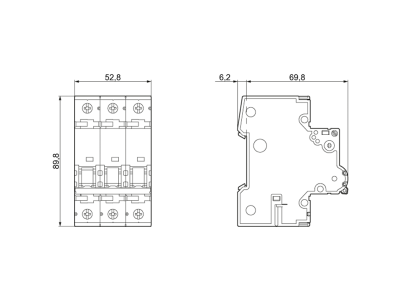

• Czy wyłącznik można montować w rozdzielnicach o standardowej głębokości? Tak, głębokość 70 mm jest zgodna z wymiarami typowych rozdzielnic podtynkowych i natynkowych. Należy sprawdzić dostępną głębokość wewnętrzną, która powinna wynosić co najmniej 75 mm (po uwzględnieniu szyny i okablowania).
• Jaka jest zdolność zwarciowa tego wyłącznika? Wyłącznik 5SY7363-8 ma zdolność zwarciową 15 kA przy napięciu 400 V AC. Oznacza to, że może bezpiecznie wyłączyć prąd zwarciowy o wartości do 15 000 A, co jest wystarczające dla większości instalacji przemysłowych i budynków użyteczności publicznej o podwyższonej mocy zwarciowej.
