Wyłącznik nadprądowy 400V 15kA, 3-bieg., D, 13A, głęb.=70mm | 5SY7313-8 Siemens

Alternatywny kod produktu: 5SY73138

Opis i Kluczowe Cechy

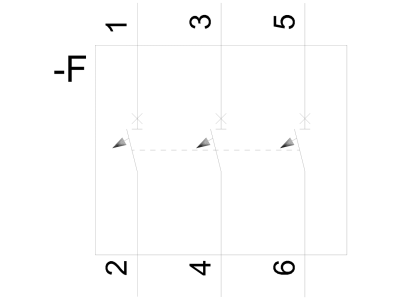

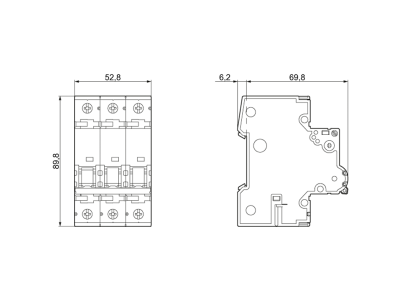

Wyłącznik nadprądowy Siemens z serii SENTRON 5SY to niezawodne urządzenie ochronne do zabezpieczania obwodów przed skutkami zwarć i przeciążeń. Model 5SY7313-8 to wyłącznik 3-biegunowy o prądzie znamionowym 13 A, napięciu 400 V i zdolności zwarciowej 15 kA. Charakterystyka D sprawia, że doskonale nadaje się do obwodów z odbiornikami o wysokim prądzie rozruchowym, takimi jak silniki czy transformatory. Głębokość zabudowy wynosi 70 mm, co ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 13 A: Dobrany do obwodów o średnim obciążeniu, umożliwia bezpieczną pracę bez ryzyka nieuzasadnionego wyzwolenia w warunkach normalnych.
• Charakterystyka D: Przeznaczona do zabezpieczania obwodów z dużymi prądami rozruchowymi (5–10× In) – zapobiega fałszywemu wyzwoleniu przy rozruchu silników, transformatorów i innych urządzeń indukcyjnych.
• Zdolność zwarciowa 15 kA: Gwarantuje skuteczne przerwanie obwodu przy wysokich prądach zwarciowych, zwiększając bezpieczeństwo instalacji i personelu.
• Montaż bez użycia narzędzi: Podwójny suwak umożliwia szybkie zainstalowanie i demontaż wyłącznika na szynie TH35 bez konieczności używania śrubokręta.
• Dwukomorowy zacisk: Umożliwia dowolne łączenie przewodów i szyn zbiorczych, upraszczając okablowanie oraz redukując czas montażu.

Zgodność z Normami

Wyłącznik nadprądowy 5SY7313-8 jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania stawiane aparaturze modułowej stosowanej w budynkach mieszkalnych, użyteczności publicznej i przemyśle. Produkcja według standardu DIN gwarantuje powtarzalność parametrów i kompatybilność z akcesoriami serii 5SY.

Zastosowanie

Wyłącznik nadprądowy SENTRON 5SY7313-8 znajduje szerokie zastosowanie w instalacjach wymagających niezawodnej ochrony przeciwzwarciowej i przeciążeniowej. Dzięki charakterystyce D idealnie sprawdza się w obwodach, w których występują duże prądy rozruchowe.

• Ochrona silników elektrycznych, pomp, sprężarek i innych urządzeń z napędem – charakterystyka D zapobiega wyzwoleniu podczas rozruchu.
• Zabezpieczenie obwodów oświetlenia i gniazd w budynkach przemysłowych oraz magazynach, gdzie wymagana jest podwyższona zdolność zwarciowa.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach w instalacjach mieszkaniowych, użyteczności publicznej oraz biurowych.
• Integracja z systemami automatyki budynkowej jako element zabezpieczenia obwodów sterowania i zasilania urządzeń wykonawczych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Dzięki podwójnemu suwakowi instalacja odbywa się bez użycia narzędzi – wystarczy zatrzasnąć wyłącznik na szynie. Moment dokręcania zacisków należy dostosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dobieraj odpowiednio do prądu znamionowego i spodziewanego obciążenia. Po montażu sprawdź poprawność połączeń i działanie wyłącznika przed ponownym załączeniem napięcia.

FAQ

• Czy wyłącznik nadprądowy 5SY7313-8 ma wbudowane podświetlenie? Nie, wyłącznik nie posiada funkcji podświetlenia. Stan zadziałania można odczytać po pozycji dźwigni – w przypadku wyzwolenia dźwignia znajduje się w położeniu środkowym.
• Jaki stopień ochrony ma ten wyłącznik? Aparatura modułowa SENTRON montowana w rozdzielnicach ma w standardzie stopień ochrony IP20 dla obudowy. Dokładna wartość dla konkretnego zastosowania (np. w rozdzielnicy z drzwiczkami) zależy od kompletnej instalacji.
• Jaka jest zasada działania charakterystyki D? Charakterystyka D oznacza, że wyzwalacz elektromagnetyczny (zwarciowy) reaguje na prądy od 5 do 10-krotności prądu znamionowego. Wyzwalacz termiczny zabezpiecza przed przeciążeniami. Taka charakterystyka jest przeznaczona do obwodów, w których występują duże prądy rozruchowe (silniki, transformatory), aby uniknąć niepotrzebnego wyzwolenia.
