Wyłącznik nadprądowy 400V 15kA, 3-biegunowy, D, 1,6A, gł.=70mm | 5SY7315-8 Siemens

Alternatywny kod produktu: 5SY73158

Opis i Kluczowe Cechy

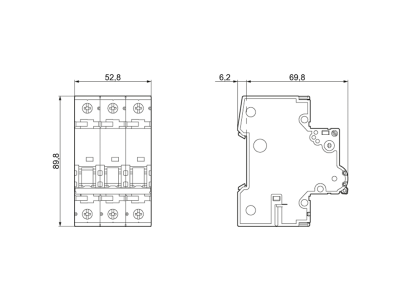

Wyłącznik nadprądowy Siemens SENTRON 5SY7315-8 to trójbiegunowe urządzenie ochronne z charakterystyką D, zaprojektowane do bezpiecznej ochrony przeciwzwarciowej i przeciążeniowej w instalacjach przemysłowych i budynkach użyteczności publicznej. Dzięki prądowi znamionowemu 1,6 A i zdolności zwarciowej 15 kA przy napięciu 400 V zapewnia skuteczną ochronę obwodów o niewielkim obciążeniu, np. silników, transformatorów czy oświetlenia LED. Montaż bez użycia narzędzi dzięki podwójnemu suwakowi, a dwukomorowe zaciski ułatwiają okablowanie zarówno przewodów, jak i szyn zbiorczych. Głębokość 70 mm pozwala na zabudowę w standardowych rozdzielnicach.

• Prąd znamionowy 1,6 A: Zabezpiecza obwody o małej mocy przed przeciążeniem i zwarciem, zapobiegając uszkodzeniu przewodów i odbiorników.
• Charakterystyka D: Odpowiednia do obwodów z dużymi prądami rozruchowymi, takimi jak silniki, transformatory czy kondensatory – eliminuje zbędne wyłączenia podczas rozruchu.
• Zdolność zwarciowa 15 kA przy 400 V: Gwarantuje bezpieczne wyłączenie zwarć o wysokiej energii w sieciach przemysłowych, chroniąc personel i urządzenia.

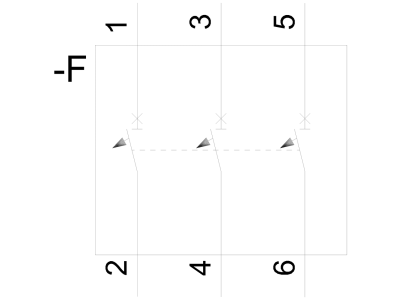

• Trzy bieguny: Jednoczesne odłączanie wszystkich faz, co jest wymagane w obwodach trójfazowych dla pełnej ochrony.
• Montaż beznarzędziowy i dwukomorowy zacisk: Skraca czas instalacji i umożliwia elastyczne łączenie z przewodami oraz szynami zbiorczymi, również tylną szyną zbiorczą.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SY7315-8 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Urządzenie jest zgodne z ogólnymi standardami DIN dla wyłączników nadprądowych, co gwarantuje jego niezawodność w instalacjach budynkowych i przemysłowych.

Zastosowanie

Dzięki charakterystyce D i prądowi 1,6 A wyłącznik 5SY7315-8 znajduje zastosowanie w obwodach wymagających selektywnej ochrony przed zwarciami i przeciążeniami, szczególnie tam, gdzie występują duże prądy rozruchowe.

• Ochrona obwodów silników małej mocy, sprężarek, pomp – eliminacja fałszywych wyłączeń podczas rozruchu.
• Zabezpieczenie transformatorów sterowniczych i dławików w szafach sterowniczych.
• Ochrona obwodów oświetlenia LED z przetwornicami, które mają charakterystykę prądową zbliżoną do obciążeń indukcyjnych.
• Instalacje w rozdzielnicach głównych i podrozdzielniach w budynkach przemysłowych, użyteczności publicznej oraz w specjalnych zastosowaniach, np. w stacjach ładowania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i instrukcją producenta. Urządzenie montuje się na szynie DIN TH35 (35 mm). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Przekrój przewodów należy dobrać do prądu znamionowego 1,6 A oraz warunków obciążenia. Moment dokręcania zacisków – stosuj się do danych na obudowie lub w dokumentacji technicznej. Dzięki konstrukcji z podwójnym suwakiem montaż i demontaż odbywa się bez użycia narzędzi.

FAQ

• Jaki jest stopień ochrony tego wyłącznika? W dostarczonych danych nie określono stopnia IP. Aparatura modułowa przeznaczona do montażu w rozdzielnicach ma zazwyczaj stopień ochrony IP20 dla części przedniej, ale producent może podać dokładne informacje w karcie katalogowej. Należy montować w obudowie zapewniającej odpowiednią ochronę.
• Czy wyłącznik ma podświetlenie lub sygnalizację zadziałania? Wyłącznik nadprądowy 5SY7315-8 nie posiada wbudowanego podświetlenia. Sygnalizacja zadziałania opiera się na mechanicznym wskaźniku położenia styku (czerwony/zielony pasek na dźwigni).
• Jaka jest charakterystyka wyzwalania? Czy to tryb pracy styku? Charakterystyka D oznacza, że wyłącznik wyzwala przy prądzie zwarciowym od 10 do 20-krotności prądu znamionowego (In). Styk jest normalnie zamknięty (przewodzi w stanie normalnym) i rozłącza się w przypadku przeciążenia lub zwarcia. Nie jest to styk pomocniczy ani przycisk – to wyłącznik nadprądowy.
