Wyłącznik nadprądowy 400V 10kA, 4-bieg., D, 3A, głęb.=70mm | 5SY4403-8 Siemens

Alternatywny kod produktu: 5SY44038

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens SENTRON 5SY4403‑8 to 4‑biegunowe urządzenie ochronne przeznaczone do zabezpieczania obwodów przed przeciążeniem i zwarciem. Prąd znamionowy 3 A przy napięciu 400 V oraz charakterystyka D umożliwiają bezpieczną pracę z odbiornikami o dużym prądzie rozruchowym. Zdolność wyłączania 10 kA zapewnia skuteczne przerywanie prądów zwarciowych w sieciach o znacznej mocy. Głębokość 70 mm ułatwia montaż w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 3 A: zapewnia precyzyjną ochronę obwodów o małym obciążeniu bez zbędnych wyłączeń w warunkach normalnej pracy.
• Charakterystyka D: opóźnione wyzwalanie pozwala na przepływ wysokich prądów rozruchowych (np. przy rozruchu silników) bez zadziałania, co zwiększa niezawodność instalacji.
• Napięcie znamionowe 400 V: przystosowanie do sieci trójfazowych oraz obwodów międzyfazowych, umożliwia ochronę w instalacjach przemysłowych i komercyjnych.
• Zdolność wyłączania 10 kA: skuteczne gaszenie łuku zwarciowego przy wysokich prądach, minimalizuje ryzyko uszkodzenia dalszej części instalacji.

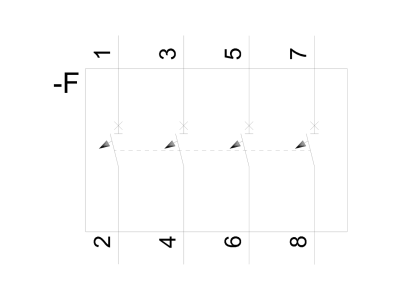

• 4‑biegunowa konstrukcja: zabezpiecza jednocześnie wszystkie trzy fazy oraz przewód neutralny, co jest wymagane w sieciach trójfazowych z obciążeniami niesymetrycznymi.

Zgodność z Normami

Wyłącznik został zaprojektowany zgodnie z europejskimi standardami dla wyłączników nadprądowych oraz posiada certyfikat CE. Urządzenie spełnia wymagania norm DIN (szczegółowe numery norm dostępne w deklaracji producenta).

Zastosowanie

Wyłącznik nadprądowy 5SY4403‑8 z charakterystyką D znajduje zastosowanie wszędzie tam, gdzie występują duże prądy rozruchowe oraz potrzeba niezawodnej ochrony przeciwzwarciowej i przeciążeniowej.

• Ochrona silników elektrycznych: w sterownikach PLC, szafach sterowniczych, małych obrabiarkach – charakterystyka D zapobiega nieuzasadnionemu wyłączeniu podczas rozruchu.
• Zabezpieczenie transformatorów i dławików: urządzeń o dużej indukcyjności, które pobierają chwilowo wysoki prąd magnesujący.
• Obwody oświetlenia przemysłowego: np. oprawy z zapłonnikami, gdzie występują impulsy prądowe przekraczające wartości znamionowe przez krótki czas.
• Instalacje budownictwa komercyjnego: ochrona obwodów gniazd w pomieszczeniach technicznych, kuchniach i warsztatach, gdzie stosowane są urządzenia z silnikami komutatorowymi.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie należy zamontować na szynie DIN TH35 (standardowa szyna 35 mm). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od rozdzielnicy i upewnić się, że nie jest ono obecne. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową dla 3 A (np. 1,5 mm²) oraz z normami instalacyjnymi. Moment dokręcania zacisków stosować według dokumentacji producenta – zwykle 2,5‑3 Nm. Po montażu sprawdzić poprawność połączeń i zasymulować zadziałanie (test przyciskiem jeżeli jest dostępny).

FAQ

• Jaka jest różnica między charakterystyką D a B? Czy mogę użyć go zamiast wyłącznika B? Charakterystyka D ma większe opóźnienie wyzwalania na wyższym progu prądu (10‑20×In), podczas gdy B wyzwala przy 3‑5×In. Wyłącznik D stosuje się głównie do obwodów z dużymi prądami rozruchowymi (silniki, transformatory). W przypadku typowych obwodów oświetleniowych lub gniazd bez odbiorników indukcyjnych zalecana jest charakterystyka B lub C.
• Jaka jest głębokość tego wyłącznika? Czy zmieści się w płytkiej rozdzielnicy? Głębokość wyłącznika wynosi 70 mm. Pasuje on do standardowych rozdzielnic modułowych o głębokości co najmniej 85‑100 mm. W przypadku rozdzielnic o zmniejszonej głębokości (np. 60 mm) należy sprawdzić dostępną przestrzeń przed montażem.
• Czy wyłącznik posiada zabezpieczenie przed przypadkowym załączeniem? Konstrukcja 5SY4403‑8 nie przewiduje blokady dźwigni w pozycji wyłączonej – jest to standardowy wyłącznik nadprądowy. W celu uniemożliwienia nieuprawnionego załączenia można zastosować odpowiednie akcesoria (np. plomby) dostępne w ofercie Siemens.
