Wyłącznik nadprądowy 400V 10kA, 4-bieg., D, 13A, głęb.=70mm | 5SY4413-8 Siemens

Alternatywny kod produktu: 5SY44138

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens SENTRON 5SY4413-8 to czterobiegunowe urządzenie ochronne o charakterystyce wyzwalania D, zaprojektowane do pracy w instalacjach o napięciu 400 V AC. Dzięki prądowi znamionowemu 13 A i zdolności łączeniowej 10 kA zapewnia skuteczną ochronę przed zwarciami i przeciążeniami w obwodach z odbiornikami o wysokim prądzie rozruchu. Głębokość modułu wynosi 70 mm, co ułatwia montaż w standardowych rozdzielnicach.

• Charakterystyka D (13 A): Optymalna ochrona obwodów z odbiornikami indukcyjnymi, takimi jak silniki, transformatory czy dławiki, które generują wysoki prąd rozruchowy – wyłącznik przepuszcza chwilowe przeciążenia bez zbędnych wyłączeń.
• Zdolność łączeniowa 10 kA (400 V): Gwarantuje bezpieczne odcięcie prądu zwarciowego o wartości do 10 kA, minimalizując ryzyko uszkodzenia instalacji i pożaru.

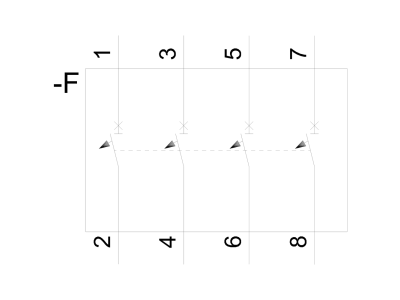

• 4-biegunowa konstrukcja (400 V): Zabezpiecza jednocześnie wszystkie trzy fazy oraz przewód neutralny (N), co jest niezbędne w sieciach trójfazowych z obciążeniem asymetrycznym.
• Montaż bez użycia narzędzi: Podwójny suwak umożliwia szybkie i pewne zatrzaśnięcie na szynie TH35 oraz łatwy demontaż – skraca czas instalacji przy rozbudowie rozdzielnicy.
• Dwukomorowy zacisk: Umożliwia podłączenie zarówno przewodów, jak i szyny zbiorczej od tyłu, co upraszcza okablowanie i pozwala na elastyczne prowadzenie zasilania.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SY4413-8 spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych (w tym standard DIN VDE oraz wymogi dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej). Posiada oznakowanie CE i może być stosowany w instalacjach budynkowych oraz przemysłowych zgodnie z obowiązującymi przepisami.

Zastosowanie

Charakterystyka D i wysoka zdolność łączeniowa czynią ten wyłącznik idealnym do zabezpieczania obwodów, w których występują duże prądy rozruchowe. Znajduje zastosowanie w:

• Ochronie obwodów silników elektrycznych (wentylatory, pompy, sprężarki) przed przeciążeniami i zwarciami.
• Zabezpieczeniu transformatorów i dławików w szafach sterowniczych oraz instalacjach przemysłowych.
• Ochronie obwodów oświetleniowych ze statecznikami elektronicznymi lub wyładowczymi, które mogą generować chwilowe prądy udarowe.
• Zasilaniu urządzeń spawalniczych, nagrzewnic indukcyjnych i innych odbiorników o charakterze silnie rezystancyjno-indukcyjnym w budynkach użyteczności publicznej i halach produkcyjnych.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed pracą bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN) bez użycia narzędzi – wystarczy zatrzasnąć suwak. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym (13 A) i obciążalnością długotrwałą. Momenty dokręcania zacisków oraz długość odizolowania przewodów – zgodnie z dokumentacją producenta. Zaleca się stosowanie szyn zbiorczych przystosowanych do aparatury SENTRON 5SY.

FAQ

• Jaka jest różnica między charakterystyką D a B/C? Charakterystyka D ma wyższy próg wyzwalania magnetycznego (10–20 razy prąd znamionowy), przez co nie reaguje na krótkie impulsy prądowe, np. przy rozruchu silników. W obwodach czysto rezystancyjnych (ogrzewanie) lepiej sprawdzi się charakterystyka B (3–5x In) lub C (5–10x In).
• Czy ten wyłącznik nadaje się do montażu w rozdzielnicy mieszkaniowej? Tak, ale charakterystyka D jest przeznaczona głównie do obwodów przemysłowych z silnikami i transformatorami. W typowych obwodach domowych (oświetlenie, gniazda) zaleca się charakterystykę B lub C. Zawsze dobieraj charakterystykę do rodzaju odbiorników.
• Jaki jest stopień ochrony obudowy wyłącznika? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjęty jest stopień ochrony IP20 (ochrona przed dotknięciem palcem). Jeśli wyłącznik ma pracować w warunkach zwiększonego zapylenia lub wilgoci, konieczne jest zastosowanie obudowy zewnętrznej o odpowiednim IP.
