Wyłącznik nadprądowy 400V 10kA, 4-bieg., C, 80A, głęb.=70mm | 5SP4480-7 Siemens

Alternatywny kod produktu: 5SP44807

Opis i Kluczowe Cechy

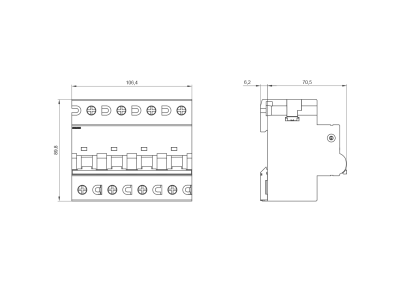

Wyłącznik nadprądowy Siemens 5SP4480-7 z serii SENTRON to 4‑biegunowy automat zabezpieczający o charakterystyce wyzwalania C, prądzie znamionowym 80 A i napięciu znamionowym 400 V AC. Dzięki zdolności wyłączania zwarciowej 10 kA zapewnia skuteczne odcięcie obwodu w przypadku zwarcia, chroniąc personel, instalację i odbiorniki. Głębokość obudowy wynosi 70 mm, co ułatwia montaż w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 80 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i styków.
• Charakterystyka wyzwalania C: gwarantuje selektywność w obwodach z silnikami, transformatorami i odbiornikami o podwyższonym prądzie rozruchowym – wyłączenie następuje przy 5–10‑krotności prądu znamionowego.
• Zdolność zwarciowa 10 kA (400 V AC): zapewnia niezawodne wyłączenie nawet przy wysokich prądach zwarciowych, zwiększając bezpieczeństwo instalacji.
• 4‑biegunowa konstrukcja (3L+N): pozwala na kompleksową ochronę wszystkich przewodów fazowych i neutralnego w układach trójfazowych z przewodem N.
• Widoczny wskaźnik położenia styków oraz kod DataMatrix: ułatwia szybką identyfikację stanu urządzenia i odczyt danych technicznych podczas prac serwisowych.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SP4480-7 został zaprojektowany zgodnie z obowiązującymi normami europejskimi (EN) oraz międzynarodowymi (IEC) dla wyłączników nadprądowych do instalacji domowych i podobnych. Posiada certyfikat CE, potwierdzający zgodność z wymogami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Producent stosuje również standardową ochronę przed przypadkowym dotykiem części czynnych (osłony zacisków).

Zastosowanie

Wyłącznik 5SP4480-7 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów i odbiorników przed skutkami przeciążeń oraz zwarć. Sprawdza się zarówno w instalacjach przemysłowych, jak i infrastrukturalnych (budynki komercyjne, użyteczności publicznej).

• Ochrona obwodów rozdzielczych i podrozdzielczych w instalacach trójfazowych 400 V AC.
• Zabezpieczenie silników elektrycznych, transformatorów i urządzeń o charakterystyce rozruchowej wymagającej krzywej C.
• Stosowanie w rozdzielnicach głównych i piętrowych budynków przemysłowych oraz wielorodzinnych.
• Instalacje w systemach automatyki budynkowej, gdzie konieczna jest selektywność z wyższymi zabezpieczeniami.

Wskazówki Montażowe

Montaż i demontaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od wszystkich źródeł. Przekrój podłączanych przewodów dobierz zgodnie z obciążalnością prądową i wymaganiami norm – zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego 80 A. Moment dokręcania zacisków postępuj zgodnie z dokumentacją producenta (zwykle 2–3 Nm). Używaj wyłącznie akcesoriów dopuszczonych przez Siemens dla serii SENTRON.

FAQ

• Czy wyłącznik 5SP4480-7 posiada podświetlenie LED? Nie, wyłącznik nadprądowy nie jest wyposażony w podświetlenie. Stan załączenia/wyłączenia sygnalizowany jest mechanicznym wskaźnikiem położenia (czerwony/zielony) na froncie urządzenia.
• Jaki jest stopień ochrony tego wyłącznika? Standardowa aparatura modułowa montowana w rozdzielnicach charakteryzuje się stopniem ochrony IP20 (ochrona przed dotykiem palcem i ciałami stałymi ≥12,5 mm). Dokładne dane dla konkretnego egzemplarza należy sprawdzić w karcie katalogowej.
• Czy mogę stosować ten wyłącznik w obwodach z odbiornikami indukcyjnymi (np. dławiki, transformatory)? Tak, charakterystyka C (wyzwalanie przy 5–10 In) jest zalecana właśnie do obwodów, w których występują podwyższone prądy rozruchowe, typowe dla silników, transformatorów i dławików. Pozwala to uniknąć zbędnych zadziałań podczas załączania.
