Wyłącznik nadprądowy 400V 10kA, 4-bieg., A, 25A, głęb.=70mm | 5SY4425-5 Siemens

Alternatywny kod produktu: 5SY44255

Opis i Kluczowe Cechy

Siemens SENTRON 5SY4425-5 to czterobiegunowy wyłącznik nadprądowy (MCB) o prądzie znamionowym 25 A i napięciu 400 V, zaprojektowany do ochrony przeciążeniowej i zwarciowej w budynkach mieszkalnych, użytkowych oraz w lekkim przemyśle. Dzięki charakterystyce wyzwalania A zapewnia szybkie wyłączanie przy niewielkich prądach zwarciowych, co jest kluczowe dla bezpieczeństwa obwodów z urządzeniami elektronicznymi. Zdolność wyłączania 10 kA gwarantuje skuteczne przerywanie wysokich prądów zwarciowych bez uszkodzenia aparatu. Głębokość 70 mm ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 25 A: Bezpieczna praca w obwodach o znacznym obciążeniu, np. liniach gniazd wtyczkowych lub odbiornikach dużej mocy, bez ryzyka przegrzania toru prądowego.
• Charakterystyka wyzwalania A: Szybkie zadziałanie przy prądach zwarciowych od około 2 do 3 In, co chroni wrażliwe odbiorniki elektroniczne przed skutkami przepięć i zwarć.
• Zdolność wyłączania 10 kA (400 V AC): Wysoki poziom bezpieczeństwa w instalacjach o dużym potencjale zwarciowym – wyłącznik skutecznie przerywa prąd zwarcia bez ryzyka pożaru lub uszkodzenia rozdzielnicy.

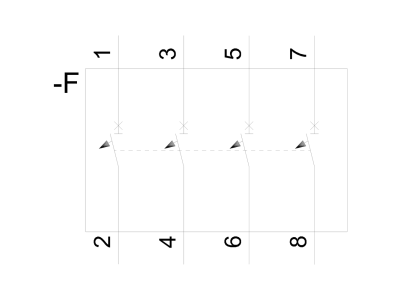

• 4-biegunowa konstrukcja (3P+N): Pełna ochrona wszystkich przewodów fazowych i neutralnego w sieciach trójfazowych z przewodem neutralnym – niezbędna w obwodach siłowych i rozdziałach TN.
• Montaż bez użycia narzędzi (podwójny suwak): Szybki i pewny montaż na szynie TH35 oraz demontaż bez konieczności użycia śrubokręta – oszczędność czasu podczas instalacji i konserwacji.
• Dwukomorowy zacisk: Umożliwia jednoczesne podłączenie przewodu i szyny zbiorczej (np. grzebieniowej) w tym samym zacisku, co upraszcza okablowanie i zwiększa elastyczność aranżacji rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SY4425-5 spełnia wymagania europejskich norm dotyczących wyłączników nadmiarowo-prądowych do instalacji niskiego napięcia. Produkt posiada certyfikat CE oraz deklarację zgodności z odpowiednimi dyrektywami unijnymi. Zastosowane rozwiązania konstrukcyjne są zgodne z ogólnie przyjętymi standardami DIN, co gwarantuje kompatybilność z aparaturą modułową innych producentów w rozdzielnicach na szynę TH35.

Zastosowanie

Dzięki uniwersalnej charakterystyce A oraz wysokiej zdolności wyłączania wyłącznik 5SY4425-5 sprawdza się w instalacjach wymagających szybkiej reakcji na zwarcia przy jednoczesnej ochronie urządzeń elektronicznych. Najczęściej stosowany jest w:

• Ochronie obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych – gdzie mogą być podłączone komputery, sprzęt RTV/AGD.
• Zabezpieczeniu linii zasilających urządzenia przemysłowe o znacznym poborze prądu (np. silniki, nagrzewnice) w lekkim przemyśle.
• Instalacjach trójfazowych z przewodem neutralnym (układ TN) – jako pełna ochrona wszystkich trzech faz oraz neutralnego.
• Rozdzielnicach głównych i podrozdzielnicach w obiektach użyteczności publicznej (szkoły, biura, hale) – jako element systemu selektywnej ochrony przeciwzwarciowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie mocuje się na szynie DIN TH35 (35 mm) – mechanizm podwójnego suwaka umożliwia szybkie zatrzaśnięcie bez użycia narzędzi. Przewody należy podłączać do dwukomorowych zacisków śrubowych, stosując moment dokręcania oraz przekrój przewodu zgodny z dokumentacją techniczną (zalecany przekrój dla 25 A to min. 4 mm² Cu). Po zaciśnięciu sprawdź poprawność kontaktu. Nie przekraczaj maksymalnego momentu dokręcania podanego na obudowie.

FAQ

• Czy wyłącznik 5SY4425-5 nadaje się do ochrony urządzeń elektronicznych? Tak, charakterystyka A (oznaczenie literowe „A”) zapewnia najszybsze wyzwalanie spośród standardowych charakterystyk (B, C, D). Działa przy prądach zwarciowych od ok. 2 do 3 In, co minimalizuje ryzyko uszkodzenia wrażliwych podzespołów elektronicznych.
• Jaki jest stopień ochrony obudowy wyłącznika? W danych katalogowych nie podano konkretnego stopnia IP dla samego wyłącznika. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy posiada ochronę IP20 od strony czołowej. W przypadku montażu w warunkach zwiększonej wilgotności lub zapylenia należy zastosować szczelną obudowę rozdzielnicy.
• Czy montaż i demontaż rzeczywiście odbywa się bez narzędzi? Tak, wyłącznik wyposażony jest w podwójny suwak (zatrzask) umożliwiający ręczne zamocowanie na szynie TH35 oraz zdjęcie bez użycia śrubokręta. Do podłączenia przewodów w zaciskach niezbędny jest jednak śrubokręt.
