Wyłącznik nadprądowy 400V 10kA, 3-bieg., D, 100A, głęb.=70mm | 5SP4391-8 Siemens

Alternatywny kod produktu: 5SP43918

Opis i Kluczowe Cechy

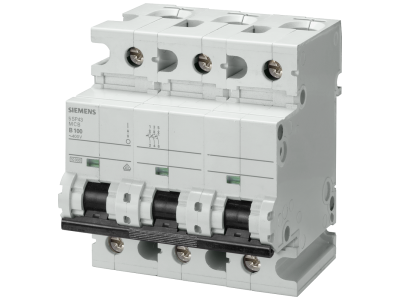

Wyłącznik nadprądowy Siemens 5SP4391-8 to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 100 A i charakterystyce D, zaprojektowane do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki napięciu znamionowemu 400 V AC oraz zdolności wyłączania 10 kA zapewnia bezpieczne odłączenie obwodów o dużym prądzie zwarciowym. Głębokość 70 mm ułatwia zabudowę w standardowych szafach sterowniczych.

• Prąd znamionowy 100 A: Umożliwia zabezpieczenie obwodów o znacznym obciążeniu, takich jak linie zasilające maszyny i rozdzielnice główne, bez ryzyka przegrzania.
• Napięcie znamionowe 400 V AC: Przystosowany do pracy w typowych sieciach trójfazowych, gwarantuje skuteczne odłączanie napięcia w warunkach przemysłowych.
• Charakterystyka D: Przeznaczona do obwodów z dużymi prądami rozruchowymi (silniki, transformatory), zapobiega zbędnym wyłączeniom przy zachowaniu selektywności.
• Zdolność wyłączania 10 kA: Skutecznie przerywa prądy zwarciowe o wartości do 10 kA, chroniąc personel i instalację przed uszkodzeniami.
• Głębokość 70 mm: Kompaktowa budowa pozwala na oszczędność miejsca w rozdzielnicach i szafach sterowniczych, ułatwiając prowadzenie okablowania.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SP4391-8 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa dla aparatury modułowej. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej. Przeznaczony do montażu w instalacjach zgodnych z wymaganiami norm PN-IEC.

Zastosowanie

Charakterystyka D oraz wysoki prąd znamionowy predysponują ten wyłącznik do ochrony obwodów o podwyższonych wymaganiach zwarciowych i rozruchowych. Znajduje zastosowanie w następujących scenariuszach:

• Zabezpieczenie silników elektrycznych o dużym prądzie rozruchowym w przemyśle.
• Ochrona transformatorów i dławików przed przeciążeniem i zwarciem.
• Zasilanie rozdzielnic głównych oraz podrozdzielnic w obiektach przemysłowych i infrastrukturalnych.
• Instalacje wymagające selektywności w torach zasilających urządzenia o charakterystyce indukcyjnej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do zabudowy na szynie montażowej TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami oraz wartością prądu znamionowego (100 A). Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Zachowaj wymagane odstępy izolacyjne i przewietrzanie.

FAQ

• Czy wyłącznik nadprądowy 5SP4391-8 nadaje się do zabezpieczenia silnika? Tak, charakterystyka D jest specjalnie zaprojektowana do obwodów o wysokim prądzie rozruchowym, typowych dla silników elektrycznych i transformatorów. Pozwala uniknąć zbędnych wyłączeń przy rozruchu.
• Jaka jest zdolność wyłączania tego wyłącznika? Zdolność wyłączania wynosi 10 kA przy napięciu 400 V AC. Oznacza to, że urządzenie bezpiecznie przerywa prądy zwarciowe do 10 kA, chroniąc instalację przed uszkodzeniami.

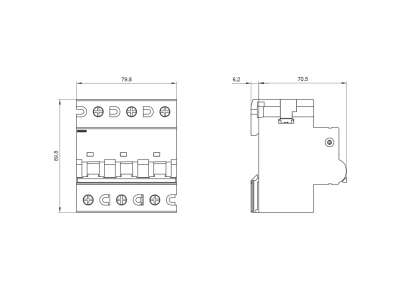

• Jakie są wymiary montażowe? Głębokość wyłącznika wynosi 70 mm. Standardowa szerokość dla trzech biegunów to 3 moduły (54 mm). Montaż odbywa się na szynie TH35 (DIN) bez użycia narzędzi.
