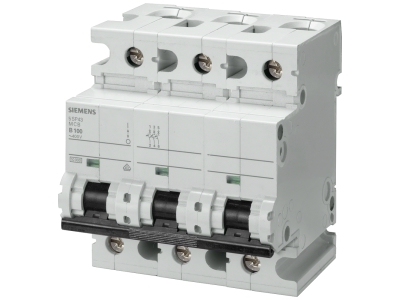

Wyłącznik nadprądowy 400V 10kA, 3-bieg., B, 125A, głęb.=70mm | 5SP4392-6 Siemens

Alternatywny kod produktu: 5SP43926

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens 5SP4392-6 z serii SENTRON to 3-biegunowy automat zabezpieczający o prądzie znamionowym 125 A, charakterystyce B i zdolności wyłączania 10 kA przy napięciu 400 V AC. Zaprojektowany z myślą o niezawodnej ochronie instalacji elektrycznych przed skutkami przeciążeń i zwarć – gwarantuje bezpieczeństwo personelu oraz trwałość urządzeń w obwodach o dużym obciążeniu. Głębokość zabudowy wynosi 70 mm, co ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 125 A: Umożliwia bezpieczną pracę w obwodach o znacznym poborze mocy, np. w zasilaniu rozdzielnic głównych lub odbiorników przemysłowych.
• Charakterystyka B: Zapewnia szybkie wyzwalanie przy prądach zwarciowych w zakresie 3–5 In, idealna do ochrony obwodów z obciążeniami czysto rezystancyjnymi lub o niskim prądzie rozruchu.
• Zdolność wyłączania 10 kA: Gwarantuje skuteczne przerywanie prądów zwarciowych do 10 000 A, co odpowiada wymaganiom większości instalacji budynkowych i przemysłowych.
• 3-biegunowa konstrukcja: Przeznaczona do ochrony obwodów trójfazowych (3L+N lub 3L) – jedna obudowa, łatwy montaż na szynie TH35.
• Kod DataMatrix na przednim panelu: Umożliwia szybki odczyt informacji o urządzeniu podczas serwisu lub inwentaryzacji.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SP4392-6 spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zgodność z dyrektywami niskonapięciowymi oraz standardami DIN gwarantuje bezpieczeństwo użytkowania i możliwość stosowania w instalacjach budowlanych oraz przemysłowych.

Zastosowanie

Dzięki wysokiej zdolności wyłączania i prądowi znamionowemu 125 A wyłącznik znajduje zastosowanie w obwodach o dużym obciążeniu, gdzie wymagana jest selektywna ochrona przed zwarciem i przeciążeniem.

• Ochrona obwodów zasilających rozdzielnice główne w budynkach komercyjnych i przemysłowych.
• Zabezpieczenie odbiorników trójfazowych o dużym poborze mocy, takich jak silniki, piece, klimatyzatory.
• Stosowanie w instalacjach fotowoltaicznych – po stronie AC dla inwerterów o mocy do ok. 30 kW (w zależności od konfiguracji).
• Element automatyki budynkowej w szafach sterowniczych, gdzie wymagana jest niezawodna ochrona przed zwarciem.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu znamionowego 125 A, a moment dokręcania zacisków – zgodnie z instrukcją producenta. Zaleca się stosowanie zabezpieczeń przeciwprzepięciowych oraz wyłączników różnicowoprądowych jako dodatkowej ochrony.

FAQ

• Jaka jest zdolność wyłączania tego wyłącznika? Zgodnie z danymi katalogowymi zdolność wyłączania wynosi 10 kA przy napięciu 400 V AC.
• Czy wyłącznik nadaje się do ochrony silników? Charakterystyka B jest zalecana do obwodów rezystancyjnych i obciążeń o niskim prądzie rozruchu. Dla silników z dużym prądem rozruchowym zaleca się charakterystykę C lub D – należy dobrać odpowiedni typ zabezpieczenia.

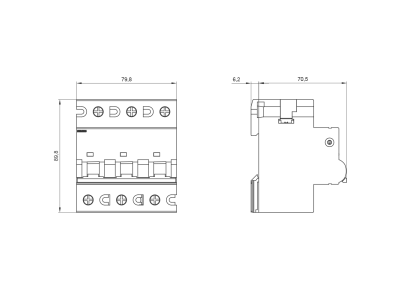

• Jaka jest szerokość modułu wyłącznika? Producent nie podaje szerokości w danych technicznych. Standardowo 3-biegunowe wyłączniki nadprądowe zajmują 3 moduły (52,5 mm), jednak w przypadku tego modelu zalecamy sprawdzenie wymiarów w karcie katalogowej lub bezpośrednio na urządzeniu.
