Wyłącznik nadprądowy 400V 10kA, 3-bieg., A, 20A, głęb.=70mm | 5SY4320-5 Siemens

Alternatywny kod produktu: 5SY43205

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens SENTRON 5SY4320-5 to 3-biegunowe urządzenie ochronne o charakterystyce wyzwalania A, zaprojektowane do zabezpieczania obwodów przed skutkami przeciążeń i zwarć w instalacjach budynków mieszkalnych, użytkowych oraz w lekkich zastosowaniach przemysłowych. Dzięki prądowi znamionowemu 20A i napięciu 400V zapewnia niezawodną pracę w obwodach jedno- i trójfazowych, a zdolność zwarciowa 10kA gwarantuje skuteczne odłączenie nawet przy wysokich prądach awaryjnych. Głębokość modułu wynosi 70 mm, co ułatwia montaż w rozdzielnicach o standardowej zabudowie.

• Prąd znamionowy 20 A: zabezpiecza obwody o umiarkowanym obciążeniu (np. gniazda, oświetlenie, silniki małej mocy) przed przeciążeniem, zapobiegając przegrzaniu przewodów i uszkodzeniu odbiorników.
• Charakterystyka wyzwalania A: przeznaczona do ochrony obwodów, w których występują niewielkie prądy zwarciowe (np. obwody sterowania, pomiarowe, automatyki), zapewniając szybkie zadziałanie przy minimalnym prądzie zwarcia.
• Zdolność zwarciowa 10 kA: skutecznie odłącza obwód w przypadku zwarcia o prądzie do 10 000 A, chroniąc instalację przed skutkami termicznymi i dynamicznymi, zgodnie z wymaganiami dla sieci niskiego napięcia.
• Napięcie znamionowe 400 V AC: umożliwia pracę w trójfazowych układach IT, TN lub TT, zapewniając ochronę międzyfazową i fazowo-neutralną.
• Montaż beznarzędziowy na szynie TH35: podwójny suwak zatrzaskowy umożliwia szybki montaż i demontaż bez użycia narzędzi, co skraca czas instalacji i ułatwia modernizację rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SY4320-5 jest produkowany zgodnie z obowiązującymi normami europejskimi i międzynarodowymi dla wyłączników nadprądowych, posiada certyfikat CE. Zapewnia bezpieczną i niezawodną ochronę obwodów w instalacjach niskiego napięcia, spełniając wymagania stawiane aparaturze modułowej w budownictwie mieszkaniowym i przemysłowym.

Zastosowanie

Dzięki charakterystyce A i parametrom znamionowym wyłącznik 5SY4320-5 znajduje zastosowanie w obwodach, gdzie wymagana jest szczególna czułość na zwarcia oraz ochrona urządzeń elektronicznych i sterowniczych.

• Ochrona obwodów sterowania i automatyki budynkowej (np. zasilanie PLC, przekaźników, styczników) przed przeciążeniem i zwarciem.
• Zabezpieczenie obwodów pomiarowych i sygnalizacyjnych w szafach sterowniczych oraz instalacjach laboratoryjnych.
• Ochrona obwodów gniazd wtykowych w biurach i pomieszczeniach administracyjnych, gdzie odbiorniki mają niski prąd rozruchowy.
• Zastosowanie w rozdzielnicach podrzędnych tam, gdzie wymagana jest szybka selektywność z wyłącznikami o charakterystyce B lub C.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i sprawdzeniu braku napięcia na zaciskach. Urządzenie przystosowane jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony dostosowanym do warunków otoczenia. Przewody należy podłączać zgodnie z oznaczeniami na obudowie, z zastosowaniem odpowiedniego momentu dokręcania zacisków (wartość podana w dokumentacji producenta). Przekrój przewodów należy dobrać do prądu znamionowego 20 A, zgodnie z normami instalacyjnymi. Po montażu należy sprawdzić poprawność działania wyłącznika oraz ciągłość ochrony przeciwporażeniowej.

FAQ

• Do czego służy charakterystyka A w wyłączniku nadprądowym? Charakterystyka A jest stosowana w obwodach, gdzie mogą występować bardzo niskie prądy zwarciowe (np. w obwodach z długimi przewodami lub urządzeniami elektronicznymi). Zapewnia szybsze zadziałanie niż charakterystyka B – wyzwala przy prądzie 2-3 krotności prądu znamionowego, co chroni delikatne odbiorniki przed uszkodzeniem.

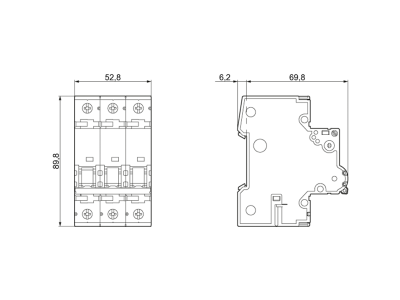

• Jaką głębokość ma wyłącznik 5SY4320-5? Głębokość modułu wynosi 70 mm, co jest standardem dla większości rozdzielnic modułowych. Umożliwia bezproblemowy montaż w szafach o głębokości 100 mm i większej.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, jest to wyłącznik 3-biegunowy przystosowany do napięcia 400 V AC, dlatego może zabezpieczać obwody trójfazowe (np. silniki, piece, klimatyzatory) oraz układy z przewodem neutralnym. W przypadku obwodów jednofazowych należy stosować odpowiednią liczbę biegunów.
