Wyłącznik nadprądowy 400V 10kA, 2-bieg., C, 80A, głęb.=70mm | 5SP4280-7 Siemens

Alternatywny kod produktu: 5SP42807

Opis i Kluczowe Cechy

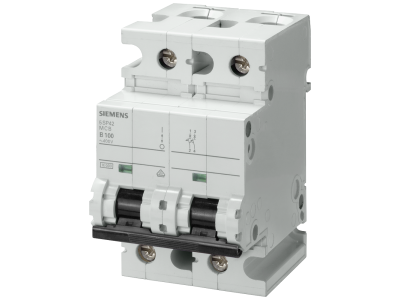

Wyłącznik nadprądowy Siemens o symbolu 5SP4280-7 to dwubiegunowe urządzenie ochronne z charakterystyką C, przeznaczone do pracy w instalacjach o napięciu 400 V i zdolności zwarciowej 10 kA. Prąd znamionowy 80 A pozwala zabezpieczać obwody o znacznym obciążeniu, a głębokość 70 mm ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 80 A: Zapewnia skuteczną ochronę obwodów o dużym poborze mocy bez ryzyka zbędnych zadziałań przy normalnym obciążeniu.
• Zdolność zwarciowa 10 kA: Gwarantuje bezpieczne wyłączenie w przypadku zwarcia, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Charakterystyka C: Opóźnione wyzwalanie dla prądów rozruchowych silników, transformatorów i odbiorników indukcyjnych – zapobiega niepotrzebnym wyłączeniom.
• Liczba biegunów 2: Umożliwia jednoczesne odłączenie dwóch przewodów (np. fazy i neutralnego) w obwodach jednofazowych lub dwufazowych.

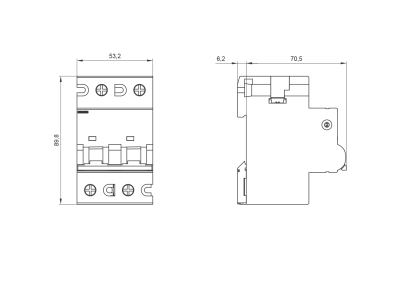

• Głębokość 70 mm: Kompaktowa budowa ułatwia zabudowę w płytkich rozdzielnicach i oszczędza miejsce w szafach sterowniczych.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SP4280-7 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik nadprądowy przeznaczony jest do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w obwodach o prądzie znamionowym do 80 A. Sprawdza się zarówno w instalacjach budynkowych, jak i w lekkim przemyśle.

• Ochrona obwodów gniazd wtyczkowych i odbiorników stałych w budynkach mieszkalnych, biurowych oraz użyteczności publicznej.
• Zabezpieczenie linii zasilających w tablicach rozdzielczych dla urządzeń takich jak piece, klimatyzatory czy pompy.
• Ochrona silników elektrycznych małej i średniej mocy z uwzględnieniem charakterystyki C (np. wentylatory, sprężarki).
• Zastosowanie w instalacjach tymczasowych na budowach lub w przyłączach kontenerowych, gdzie wymagana jest wysoka zdolność zwarciowa.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i warunkami zabudowy. Moment dokręcania zacisków stosuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik nadprądowy można stosować razem z wyłącznikiem różnicowoprądowym? Tak, zaleca się łączenie szeregowe: wyłącznik nadprądowy zabezpiecza przed przeciążeniem i zwarciem, a wyłącznik różnicowoprądowy chroni przed porażeniem. Należy dobrać odpowiednie wartości prądowe i charakterystykę.
• Jaki jest stopień ochrony tego wyłącznika? Dla aparatury modułowej montowanej w rozdzielnicy typowy stopień ochrony to IP20 (ochrona przed dotykiem palcem). Dokładne dane znajdziesz w karcie katalogowej produktu.
• Czy wyłącznik posiada wskaźnik położenia styków? Tak, na obudowie znajduje się widoczny wskaźnik położenia (zielony – wyłączony, czerwony – załączony), który ułatwia szybkie sprawdzenie stanu pracy bez konieczności demontażu osłon.
