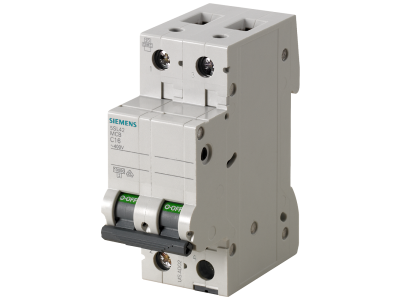

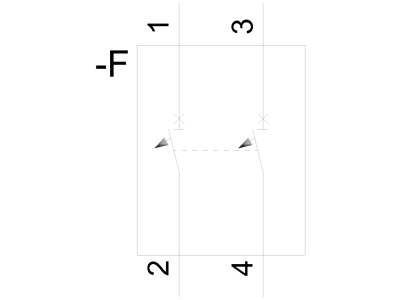

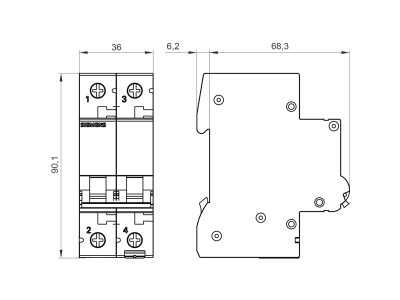

Wyłącznik nadprądowy 400V 10kA, 2-bieg., B, 20A | 5SL4220-6 Siemens

Alternatywny kod produktu: 5SL42206

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens SENTRON 5SL4220-6 to dwubiegunowy aparat ochronny o charakterystyce B, prądzie znamionowym 20 A, napięciu 400 V i zdolności zwarciowej 10 kA. Przeznaczony do bezpiecznej ochrony przeciwzwarciowej i przeciążeniowej w standardowych instalacjach budynków mieszkalnych oraz użytkowych. Konstrukcja umożliwia szybki montaż i demontaż bez użycia narzędzi, a opcjonalne okablowanie przez szynę zbiorczą ułatwia rozdzielanie zasilania.

• Prąd znamionowy 20 A i charakterystyka B: Zapewnia selektywne wyzwalanie przy przeciążeniach (3–5 krotności prądu), chroniąc przewody i odbiorniki przed przegrzaniem.
• Zdolność zwarciowa 10 kA (400 V): Gwarantuje bezpieczne wyłączenie zwarć o wysokich prądach, minimalizując ryzyko uszkodzenia instalacji i pożaru.
• Montaż i demontaż bez użycia narzędzi: Przyspiesza instalację i wymianę urządzenia, redukując czas pracy elektryka.
• Okablowanie przez szynę zbiorczą z tyłu: Umożliwia czyste i uporządkowane rozprowadzenie zasilania w rozdzielnicy modułowej.
• Kompatybilność z akcesoriami (np. łącznik pomocniczy): Pozwala na rozszerzenie funkcjonalności o zdalną sygnalizację stanu lub sterowanie.

Zgodność z Normami

Wyłącznik nadprądowy SENTRON 5SL został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Spełnia standardy bezpieczeństwa dla aparatury modułowej stosowanej w budownictwie.

Zastosowanie

Wyłącznik nadprądowy 5SL4220-6 znajduje zastosowanie w typowych instalacjach elektrycznych budynków mieszkalnych, biurowych i użytkowych, gdzie wymagana jest ochrona obwodów odbiorczych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w domach jednorodzinnych i mieszkaniach.
• Zabezpieczenie obwodów urządzeń AGD, grzejników, pomp ciepła w budynkach użytkowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako ochrona przed zwarciem i przeciążeniem.
• Możliwość łączenia z wyłącznikami różnicowoprądowymi w celu uzyskania ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego 5SL4220-6 powinno być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Zatrzask umożliwia montaż i demontaż bez użycia narzędzi. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową – dla prądu 20 A zalecany przekrój min. 2,5 mm² (Cu) w instalacjach niskiego napięcia. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta (zwykle 2–3 Nm). Po zamontowaniu zaleca się sprawdzić poprawność działania poprzez testowy wyłącznik.

FAQ

• Jak montuje się wyłącznik 5SL4220-6? Montaż odbywa się poprzez zatrzaśnięcie na szynie TH35; nie wymaga użycia narzędzi. Demontaż również bez narzędzi – za pomocą dźwigni zwalniającej.
• Czy można podłączyć go do szyny zbiorczej? Tak, wyłącznik posiada zintegrowany system okablowania zasilania od tyłu, co umożliwia podłączenie do szyny zbiorczej montowanej na szynie DIN.
• Co oznacza charakterystyka B? Charakterystyka B oznacza, że wyłącznik wyzwala przy prądzie przeciążeniowym od 3 do 5 krotności prądu znamionowego. Stosuje się ją do ochrony obwodów odbiorczych o niskich prądach rozruchowych, np. gniazd wtyczkowych.
