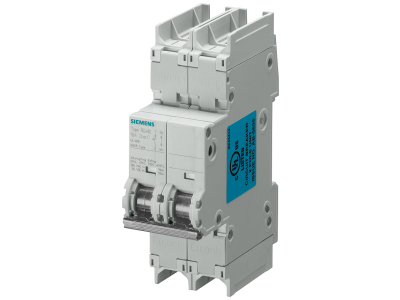

Wyłącznik nadmiarowo-prądowy, 240V, 14kA, 2-biegunowy, C 4A | 5SJ4204-7HG41 Siemens

Alternatywny kod produktu: 5SJ42047HG41

Opis i Kluczowe Cechy

Wyłącznik nadmiarowo-prądowy o symbolu 5SJ4204-7HG41 to dwubiegunowe urządzenie zabezpieczające przeznaczone do ochrony obwodów przed skutkami przeciążeń i zwarć. Prąd znamionowy 4 A oraz charakterystyka wyzwalania C gwarantują selektywne wyłączanie w obwodach z odbiornikami o umiarkowanym prądzie rozruchowym. Napięcie pracy 240 V i zdolność zwarciowa 14 kA zapewniają bezpieczeństwo instalacji nawet w pobliżu transformatorów lub w rozdzielnicach o wysokim potencjale zwarciowym.

• Prąd znamionowy 4 A (charakterystyka C): Ochrona obwodów oświetleniowych, gniazd wtyczkowych i małych odbiorników przed przeciążeniem, z wyzwalaniem w zakresie 5–10-krotności prądu znamionowego – idealne dla odbiorników o umiarkowanym prądzie rozruchowym.
• Dwubiegunowa konstrukcja (2P): Jednoczesne rozłączanie przewodu fazowego i neutralnego, co zapewnia kompletną izolację obwodu i zwiększa bezpieczeństwo podczas prac serwisowych.
• Zdolność zwarciowa 14 kA przy 240 V: Wysoka odporność na prądy zwarciowe, umożliwiająca pracę w sieciach o dużym potencjale zwarciowym bez ryzyka uszkodzenia aparatu.
• Napięcie znamionowe 240 V AC: Przystosowanie do standardowych jednofazowych instalacji niskiego napięcia (230/240 V) stosowanych w budynkach mieszkalnych, biurowych i lekkiego przemysłu.
• Kompaktowa konstrukcja do montażu na szynie TH35: Łatwy i szybki montaż w rozdzielnicach modułowych, oszczędność miejsca w szafie elektrycznej.

Zgodność z Normami

Urządzenie spełnia wymagania odpowiednich norm europejskich (EN) oraz posiada certyfikat CE, co potwierdza zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej. Producent deklaruje zgodność z obowiązującymi przepisami dla wyłączników nadmiarowo-prądowych.

Zastosowanie

Wyłącznik nadmiarowo-prądowy 5SJ4204-7HG41 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów przed przeciążeniem i zwarciem w instalacjach jednofazowych. Dzięki charakterystyce C sprawdza się w obwodach z odbiornikami o podwyższonym prądzie rozruchowym.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie małych silników, pomp, wentylatorów oraz innych odbiorników o charakterze indukcyjnym z umiarkowanym prądem rozruchowym.
• Stosowanie w rozdzielnicach piętrowych, tablicach mieszkaniowych i szafach sterowniczych jako element ogólnego zabezpieczenia obwodów.
• Zabezpieczenie obwodów sterowania (np. zasilanie styczników, przekaźników) w instalacjach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobrać zgodnie z obciążalnością prądową dla prądu 4 A. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów – stosować zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność połączeń oraz działanie mechanizmu wyzwalacza.

FAQ

• Jaka jest różnica między charakterystyką C a B w wyłącznikach nadmiarowo-prądowych? Charakterystyka C wyzwala w zakresie 5–10-krotności prądu znamionowego, co czyni ją odpowiednią dla obwodów z odbiornikami o umiarkowanym prądzie rozruchowym (np. małe silniki, świetlówki). Charakterystyka B wyzwala w zakresie 3–5 In i jest zalecana do obwodów o charakterze czysto rezystancyjnym (np. ogrzewanie).
• Czy wyłącznik można zamontować w rozdzielnicy bez dodatkowej obudowy? Tak, jest przystosowany do montażu bezpośrednio na szynie TH35 wewnątrz rozdzielnicy. Standardowo aparatura modułowa posiada stopień ochrony IP20, co wymaga zastosowania osłony przed dostępem do części czynnych.
• Co oznacza zdolność zwarciowa 14 kA i jaki ma wpływ na bezpieczeństwo? Zdolność zwarciowa 14 kA przy 240 V oznacza, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości do 14 000 A bez uszkodzenia własnego i bez zagrożenia dla instalacji. Jest to wysoki parametr, zapewniający ochronę nawet w sieciach o dużym zwarciu (np. w pobliżu transformatora).
