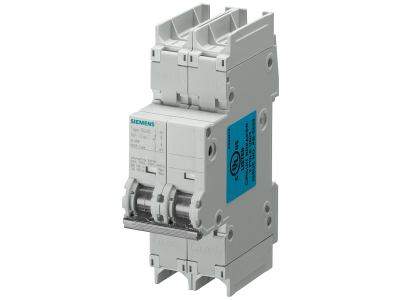

Wyłącznik nadmiarowo-prądowy, 240V, 14kA, 2-biegunowy, C 10A | 5SJ4210-7HG41 Siemens

Alternatywny kod produktu: 5SJ42107HG41

Opis i Kluczowe Cechy

Wyłącznik nadmiarowo-prądowy 5SJ4210-7HG41 to dwubiegunowy (2P) wyłącznik o charakterystyce C i prądzie znamionowym 10 A, przeznaczony do pracy w sieciach o napięciu 240 V. Dzięki zdolności zwarciowej 14 kA zapewnia skuteczną ochronę instalacji przed skutkami zwarć, nawet w obwodach o wysokim potencjale zwarciowym.

• Prąd znamionowy 10 A (charakterystyka C): Odpowiedni do zabezpieczania obwodów o przeciętnym obciążeniu, wyzwala przy 5–10 krotności prądu znamionowego, chroniąc przed przeciążeniami.
• Napięcie znamionowe 240 V: Przystosowany do standardowych sieci jednofazowych 230/240 V, gwarantuje niezawodną pracę w typowych instalacjach.
• Zdolność zwarciowa 14 kA: Wysoka skuteczność wyłączania prądów zwarciowych, zapewniająca bezpieczeństwo przy poważnych zwarciach.
• Konstrukcja 2-biegunowa: Zabezpiecza oba przewody fazowe (L1+L2) w instalacjach dwufazowych lub przewód fazowy i neutralny w systemie L+N.
• Symbol katalogowy 5SJ4210-7HG41: Umożliwia jednoznaczną identyfikację i zamówienie właściwego modelu.

Zgodność z Normami

Wyłącznik nadmiarowo-prądowy jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania bezpieczeństwa dla urządzeń elektrycznych niskiego napięcia.

Zastosowanie

Wyłącznik 5SJ4210-7HG41 znajduje zastosowanie w rozdzielnicach elektrycznych, gdzie zabezpiecza przewody i odbiorniki przed przeciążeniami i zwarciami.

• Ochrona obwodów oświetleniowych w instalacjach mieszkaniowych i biurowych
• Zabezpieczanie gniazd wtyczkowych oraz obwodów odbiorników ogólnego przeznaczenia
• Stosowany w rozdzielnicach podrzędnych systemów automatyki budynkowej
• Idealny jako zabezpieczenie obwodów sterowania (styczników, przekaźników, sterowników PLC)

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego, a moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Jaką charakterystykę wyzwalania ma ten wyłącznik? Wyłącznik posiada charakterystykę C – wyzwalanie następuje przy prądzie od 5 do 10 krotności prądu znamionowego (50–100 A dla modelu 10 A). Jest zalecany do odbiorników o umiarkowanych prądach rozruchowych.
• Czy wyłącznik jest podświetlany? Nie, wbudowanego podświetlenia LED. Stan załączenia/wyłączenia jest sygnalizowany mechanicznie – położeniem dźwigni.
• Jaki stopień ochrony ma ten wyłącznik? Aparatura modułowa standardowo oferuje stopień ochrony IP20 w obudowie. Po zamontowaniu w rozdzielnicy IP40 (w zależności od typu rozdzielnicy).
