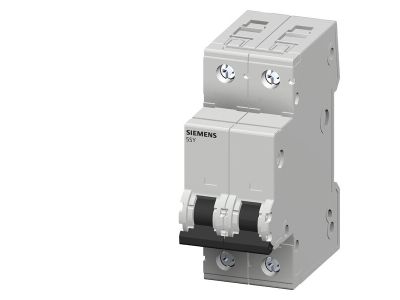

Wyłącznik nadprądowy 230V 6kA, 1+N-bieg. C, 4A, głęb.=70mm | 5SY6504-7 Siemens

Alternatywny kod produktu: 5SY65047

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens 5SY6504-7 to jednobiegunowy z członem neutralnym (1+N) aparat modułowy o prądzie znamionowym 4A i charakterystyce wyzwalania C. Przeznaczony do ochrony obwodów prądu przemiennego 230V, oferuje zdolność zwarciową 6kA, co zapewnia skuteczne przerywanie zwarć bez uszkodzenia instalacji. Głębokość 70mm ułatwia montaż w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 4A: idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i innych odbiorników o umiarkowanym obciążeniu – zapobiega przegrzewaniu przewodów.
• Charakterystyka wyzwalania C: przystosowana do odbiorników o charakterze indukcyjnym i rozruchowym (silniki, transformatory), gdzie występują krótkotrwałe prądy udarowe – wyklucza zbędne wyłączenia.
• Zdolność zwarciowa 6kA: gwarantuje bezpieczne rozłączenie nawet przy wysokich prądach zwarciowych, chroniąc dalsze elementy instalacji.
• Budowa 1+N (jednobiegunowy + neutralny): umożliwia jednoczesne odłączanie fazy i przewodu neutralnego, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Głębokość 70mm: kompaktowa obudowa ułatwia montaż w istniejących rozdzielnicach oraz pozostawia więcej miejsca na okablowanie.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC oraz posiada aprobatę UL 1077, co potwierdza jego zastosowanie jako „supplementary protector” w sieciach AC do 480V (dla wersji 2- i 3-biegunowych) oraz 277V (dla wersji 1-biegunowej). Urządzenie jest oznakowane znakiem CE i przeznaczone do pracy w sieciach prądu przemiennego o napięciu do 250/440V oraz prądu stałego do 60V.

Zastosowanie

Wyłącznik nadprądowy 5SY6504-7 znajduje szerokie zastosowanie w ochronie obwodów końcowych instalacji budynkowych i przemysłowych, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie odbiorników przemysłowych, takich jak małe silniki, transformatory czy układy sterowania.
• Zastosowanie jako wyłącznik główny lub odłącznik w rozdzielnicach podrzędnych – umożliwia bezpieczne odcięcie napięcia podczas prac konserwacyjnych.
• Stosowanie w sieciach prądu stałego do 60V (np. w systemach fotowoltaicznych niskiego napięcia) jako dodatkowa ochrona zwarciowa.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odizolowany. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicach modułowych. Przekrój przewodów dobierz zgodnie z obciążalnością prądową (dla 4A minimum 1,5 mm² Cu). Moment dokręcania zacisków – stosuj wartości podane w dokumentacji producenta (zwykle 2-3 Nm). Zachowaj odpowiednią odległość od innych aparatów zapewniającą skuteczne odprowadzanie ciepła.

FAQ

• Czy wyłącznik posiada podświetlenie lub wskaźnik stanu? Model 5SY6504-7 nie jest wyposażony w podświetlenie. Stan zadziałania można rozpoznać po położeniu dźwigni (wyłączony = czerwona kropka, włączony = zielona kropka w zależności od wersji; w tym modelu standardowo brak wskaźnika LED).
• Jaki jest stopień ochrony wyłącznika? Aparat modułowy przeznaczony do montażu w rozdzielnicy – standardowo zapewnia stopień ochrony IP20 (ochrona przed dotknięciem palcami). Po zamontowaniu w obudowie rozdzielnicy stopień ochrony całej instalacji może być wyższy.
• Czy można stosować ten wyłącznik w sieci prądu stałego? Tak, zgodnie z danymi producenta wyłącznik dopuszczony jest do pracy w sieciach prądu stałego o napięciu do 60V. W takim zastosowaniu parametry zwarciowe mogą się różnić – szczegóły zawiera dokumentacja techniczna.
