Wyłącznik nadprądowy 230V 6kA, 1+N-bieg. C, 3A, głęb.=70mm | 5SY6503-7 Siemens

Alternatywny kod produktu: 5SY65037

Opis i Kluczowe Cechy

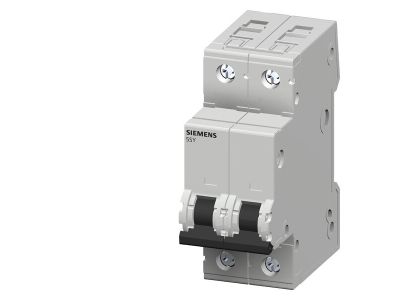

Wyłącznik nadprądowy o symbolu 5SY6503-7 to jednobiegunowy aparat modułowy z członem neutralnym (1+N) o charakterystyce C, prądzie znamionowym 3 A i zdolności zwarciowej 6 kA przy napięciu 230 V AC. Dzięki głębokości 70 mm pasuje do standardowych rozdzielnic modułowych, zapewniając ochronę przeciążeniową i zwarciową w instalacjach budynkowych i przemysłowych.

• Prąd znamionowy 3 A: Zabezpiecza obwody o niewielkim obciążeniu, takie jak oświetlenie LED czy sterowniki, przed skutkami przeciążenia i zwarcia.
• Charakterystyka C: Przeznaczona do obwodów z urządzeniami o podwyższonym prądzie rozruchu (silniki, transformatory) – wyzwalanie następuje przy prądzie 5-10 krotności In, co zapobiega wyłączeniom przy rozruchu.
• Zdolność zwarciowa 6 kA: Gwarantuje bezpieczne przerwanie prądów zwarciowych do 6 kA, chroniąc instalację i podłączone urządzenia przed uszkodzeniem termicznym i dynamicznym.
• Napięcie 230 V AC – konstrukcja 1+N: Umożliwia jednoczesne odłączenie fazy i przewodu neutralnego, co podnosi bezpieczeństwo obsługi i ułatwia prace serwisowe.
• Głębokość 70 mm: Kompaktowe wymiary ułatwiają montaż w rozdzielnicach o ograniczonej przestrzeni, bez potrzeby stosowania specjalnych adapterów.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC oraz posiada aprobatę UL 1077, co umożliwia stosowanie go jako supplementary protector w sieciach prądu przemiennego do 480 V (wersje 2- i 3-biegunowe) oraz 277 V (wersje 1-biegunowe). Produkt oznaczony jest znakiem CE, potwierdzającym zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 5SY6503-7 znajduje zastosowanie w rozdzielnicach budynkowych, przemysłowych oraz w szafach sterowniczych. Służy do ochrony końcowych obwodów odbiorczych przed skutkami przeciążeń i zwarć.

• Ochrona obwodów oświetleniowych (LED, świetlówki) w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie gniazd wtykowych oraz odbiorników o małej mocy (np. sterowniki PLC, zasilacze).
• Stosowanie jako wyłącznik główny w małych rozdzielnicach podrządnych – umożliwia bezpieczne odłączenie napięcia podczas konserwacji.
• Ochrona obwodów sterowania w automatyce budynkowej, gdzie wymagana jest wysoka selektywność przy niskim prądzie znamionowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową dla 3 A (zalecany min. 1,5 mm²). Moment dokręcania zacisków – stosuj się do wartości podanych w dokumentacji producenta.

FAQ

• Czy wyłącznik ma podświetlenie LED? Nie. Wyłącznik 5SY6503-7 nie jest wyposażony w podświetlenie. Stan załączenia rozpoznaje się po pozycji dźwigni (góra/dół).
• Jaki stopień ochrony ma to urządzenie? Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się stopień ochrony IP20 – zapewnia on ochronę przed dostępem palcem do części niebezpiecznych. W razie instalacji w środowisku zapylonym lub wilgotnym należy zastosować dodatkową obudowę.
• Jaki jest tryb pracy styku – zwierny czy rozwierny? Styk wyłącznika jest zwierny (normalnie otwarty) – przewodzi prąd w stanie załączenia (dźwignia w górnym położeniu). Charakterystyka C oznacza, że wyzwalanie następuje przy prądzie 5–10 krotności prądu znamionowego.
