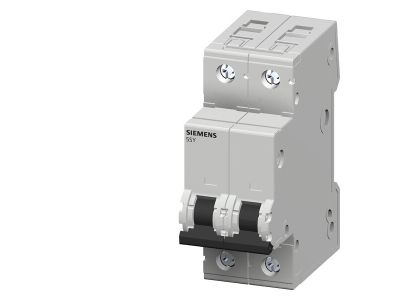

Wyłącznik nadprądowy 230V 10kA, 1+N-bieg., C, 10A, głęb.=70mm | 5SY4510-7 Siemens

Alternatywny kod produktu: 5SY45107

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 5SY4510-7 to jednobiegunowy z członem neutralnym (1+N) aparat modułowy o prądzie znamionowym 10A i charakterystyce wyzwalania C. Przeznaczony do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami w sieciach prądu przemiennego o napięciu do 250/440 V oraz stałego do 60 V. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczne bezpieczeństwo w obwodach o podwyższonym ryzyku zwarć. Głębokość 70 mm ułatwia montaż w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 10 A: odpowiedni dla obwodów oświetleniowych, gniazd wtyczkowych i odbiorników o średnim obciążeniu.
• Charakterystyka C: wyzwalanie przy prądach zwarciowych od 5 do 10-krotności prądu znamionowego – idealna do ochrony silników i obwodów z dużymi prądami rozruchowymi.
• Zdolność zwarciowa 10 kA: wysoka wytrzymałość zwarciowa gwarantująca bezpieczne przerwanie prądu w przypadku zwarcia w sieci 230 V AC.
• 1+N (jednobiegunowy z neutralnym): umożliwia selektywne wyłączanie fazy i neutralnego, zgodnie z wymogami dla obwodów jednofazowych.
• Możliwość rozbudowy o akcesoria: styki pomocnicze, człony różnicowo-prądowe, wyzwalacze wzrostowe i zanikowe oraz napędy zdalne – zwiększa funkcjonalność wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy 5SY4510-7 spełnia wymagania norm IEC (międzynarodowych) oraz posiada aprobatę UL 1077, co pozwala na stosowanie go jako supplementary protector w sieciach prądu przemiennego do 480 V (w konfiguracjach 2- i 3-biegunowych) oraz do 277 V (dla wersji 1-biegunowej). Certyfikat CE potwierdza zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 5SY4510-7 znajduje szerokie zastosowanie w instalacjach budynkowych i przemysłowych, zapewniając ochronę urządzeń i przewodów przed skutkami przeciążeń i zwarć.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie silników elektrycznych oraz urządzeń o charakterze indukcyjnym w instalacjach przemysłowych.
• Jako wyłącznik główny w rozdzielnicach podrzędnych – umożliwia odłączanie i rozłączanie całych grup odbiorników.
• W systemach automatyki budynkowej, gdzie wymagana jest selektywna ochrona poszczególnych obwodów.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego 5SY4510-7 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Momenty dokręcania zacisków muszą być zgodne z dokumentacją producenta, a przekrój przewodów dobrany do prądu znamionowego (10 A).

FAQ

• Czy wyłącznik nadprądowy 5SY4510-7 może być stosowany w obwodach prądu stałego? Tak, urządzenie dopuszczone jest do pracy w sieciach prądu stałego o napięciu do 60 V.
• Jaka jest zdolność zwarciowa wyłącznika w innej konfiguracji napięciowej? Zdolność zwarciowa 10 kA dotyczy napięcia 230 V AC. W sieciach UL 1077 przy wyższych napięciach (do 480 V) parametry mogą ulec zmianie – szczegóły w dokumentacji technicznej.
• Czy wyłącznik można rozbudować o styki pomocnicze lub wyzwalacze? Tak, seria 5SY umożliwia montaż akcesoriów modułowych, takich jak styki pomocnicze, człony różnicowo-prądowe, wyzwalacze wzrostowe i zanikowe oraz napędy zdalne – należy sprawdzić kompatybilność.
