Wyłącznik nadprądowy 230V 6kA, 1+N-bieg./1 DU, N z lewej strony C25 | 5SL6025-7KL Siemens

Alternatywny kod produktu: 5SL60257KL

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 6kA (symbol 5SL6025-7KL) to kompaktowe urządzenie z seryjnym układem 1+N-bieg./1 DU, przeznaczone do ochrony obwodów jednofazowych przed zwarciami i przeciążeniami. Charakteryzuje się nominalnym prądem znamionowym C25 (25A) i znamionową zdolnością wyłączania 6kA. Neutralny biegun (N) umieszczony jest z lewej strony, co ułatwia identyfikację przy montażu w szafie rozdzielczej. Montaż i demontaż bez użycia narzędzi, a prosty system okablowania zasilania przez szynę zbiorczą zapewnia szybki i niezawodny montaż.

• Znamionowa zdolność wyłączania 6kA: Skuteczna ochrona przed zwarciami o prądzie do 6kA – minimalizuje ryzyko uszkodzenia instalacji i zagrożenia pożarowego.
• Prąd znamionowy C25 (25A): Odpowiedni do zabezpieczenia obwodów gniazdkowych, oświetleniowych i małych odbiorników w budynkach mieszkalnych i użytkowych.

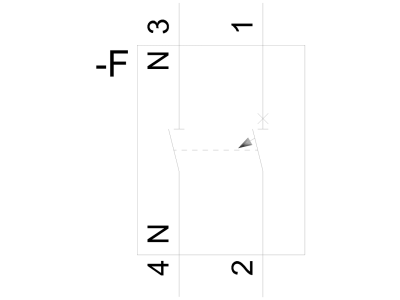

• Układ 1+N-bieg./1 DU: Jeden biegun obciążeniowy (L) i jeden neutralny (N) z lewej strony – uproszczona identyfikacja i montaż w standardowych rozdzielnicach.
• Montaż bez narzędzi: Szybki i wygodny montaż/ demontaż dzięki zatrzaskowemu systemowi mocowania na szynie DIN 35mm.
• Proste okablowanie przez szynę zbiorczą: Zasilanie i odbiornik podłączane od tyłu, co eliminuje konieczność stosowania dodatkowych mostków i upraszcza okablowanie.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz posiada oznakowanie CE. Przeznaczony do instalacji zgodnych z normami budowlanymi i elektrycznymi dla budynków mieszkalnych i użytkowych.

Zastosowanie

Wyłącznik nadprądowy 6kA 1+N C25 przeznaczony jest do ochrony obwodów jednofazowych w standardowych instalacjach elektrycznych.

• Zabezpieczanie obwodów gniazdkowych w mieszkaniach, domach i biurach przed zwarciami i przeciążeniami.
• Ochrona obwodów oświetleniowych w budynkach użytkowych (biura, sklepy, hale).
• Stosowanie w szafach rozdzielczych w układach jednofazowych z neutralnym biegunem z lewej strony.
• Możliwość współpracy z akcesoriami, takimi jak łączniki pomocnicze, dla rozszerzenia funkcjonalności instalacji.

Wskazówki Montażowe

Montaż i demontaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Urządzenie montować na szynie DIN 35mm, zaciskając w pozycji pionowej. Neutralny biegun (N) umieszczony jest z lewej strony – zwróć uwagę na prawidłową orientację podczas montażu. Okablowanie zasilania i odbiornika wykonać przez szynę zbiorczą z tyłu wyłącznika, stosując odpowiednie przekroje przewodów zgodnie z dokumentacją techniczną. Po montażu sprawdzić poprawność działania przez ręczne zadziałanie testowe.

FAQ

• Jaki jest prąd znamionowy wyłącznika? Prąd znamionowy wynosi C25, czyli 25A – odpowiedni do zabezpieczania standardowych obwodów gniazdkowych i oświetleniowych.
• Czy wyłącznik posiada oznaczenie N z lewej strony? Tak, układ 1+N-bieg./1 DU posiada neutralny biegun (N) umieszczony z lewej strony, co ułatwia identyfikację w rozdzielnicy.
• Do jakich zastosowań nadaje się ten wyłącznik? Przeznaczony jest do ochrony obwodów jednofazowych w budynkach mieszkalnych, użytkowych oraz w standardowych instalacjach przemysłowych.
