Wyłącznik nadprądowy 230V 6kA, 1+N-bieg./1DU B6 | 5SL6006-6 Siemens

Alternatywny kod produktu: 5SL60066

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 230V o charakterystyce B6 i zdolności wyłączania 6kA (symbol 5SL6006-6) to urządzenie przeznaczone do ochrony przeciwzwarciowej i przeciążeniowej w instalacjach elektrycznych budynków mieszkalnych i użytkowych. Montaż oraz demontaż bez użycia narzędzi, a prosty układ zasilania przez szynę zbiorczą (z tyłu) skracają czas instalacji. Dedykowany do obwodów jednofazowych z zabezpieczeniem neutralnego (1+N-bieg./1DU).

• Charakterystyka B6 i 6kA: Chroni obwody przed zwarciami i przeciążeniami, zapewniając skuteczną ochronę urządzeń i instalacji.
• Montaż bez narzędzi: Szybki, precyzyjny montaż na szynie DIN – oszczędność czasu podczas prac instalacyjnych.
• Zasilanie przez szynę zbiorczą (z tyłu): Uproszczone okablowanie i pewne połączenie elektryczne bez dodatkowych przewodów.

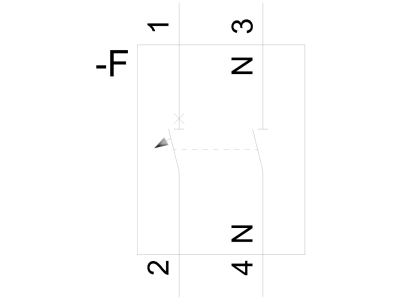

• 1+N-bieg./1DU: Zabezpieczenie zarówno fazy, jak i neutralnego w jednym module, co ułatwia organizację szaf rozdzielczych.
• Uniwersalne zastosowanie: Idealne do obwodów oświetleniowych, gniazd wtykowych i innych standardowych instalacji jednofazowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami dotyczącymi ochrony przeciwporażeniowej i zwarciowej w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy 5SL6006-6 znajduje zastosowanie w różnorodnych instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przeciwzwarciowa i przeciążeniowa.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach mieszkalnych i użytkowych.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej i przemysłowych.
• Ochrona obwodów pojedynczych urządzeń o standardowym poborze mocy.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie montować na szynie DIN, odciągając zaczep blokujący. Zasilanie należy podłączyć przez szynę zbiorczą z tyłu urządzenia – upewnić się, że połączenie jest pewne i zgodne z dokumentacją. Po zamontowaniu należy przeprowadzić próbę działania dźwigni testowej, aby potwierdzić prawidłowe funkcjonowanie wyłącznika. Nie wolno modyfikować ani naprawiać urządzenia – w przypadku awarii należy wymienić na nowe.

FAQ

• Jaka jest charakterystyka wyłącznika? Charakterystyka B6 oznacza, że wyłącznik reaguje na zwarcia i przeciążenia w zakresie 3 do 6-krotności prądu znamionowego, co jest standardem dla większości obwodów oświetleniowych i gniazd wtykowych.
• Czy wyłącznik może być stosowany w obwodach trójfazowych? Nie – model 5SL6006-6 jest przeznaczony wyłącznie do obwodów jednofazowych z zabezpieczeniem neutralnego (1+N-bieg./1DU). Do obwodów trójfazowych należy stosować odpowiednie wyłączniki 3- lub 4-biegunowe.
• Jakie akcesoria są dostępne dla tego wyłącznika? Szeroka gama akcesoriów, takich jak łączniki pomocnicze, umożliwia rozszerzenie funkcjonalności urządzenia, np. zdalne sygnalizowanie stanu pracy lub integrację z systemami automatyki.
